Трансформатор напряжения: 3хЗНОЛП-НТЗ-6-6000:100:100-0.5/3-150/400 — купить по цене 85675 руб. в Москве с доставкой

Артикул:
3-ZNOLP-NTZ-6150

Производитель:
ООО «Невский трансформаторный завод «Волхов»

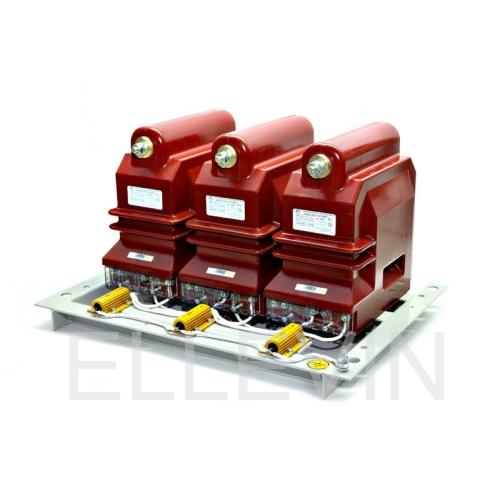

Трансформатор напряжения 3хЗНОЛП-НТЗ-6 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.

Доставка:
до ТК бесплатно

Самовывоз:
до 18:00

Наличие: Уточнить у менеджера

85 675,00 ₽

Быстрая покупка

Общее описание

Трансформатор напряжения 3*ЗНОЛП-НТЗ-6 изготавливается в климатическом исполнении «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150

Трансформатор напряжения 3*ЗНОЛП-НТЗ-6 в составе трансформаторов имеют встроенное предохранительное устройство с номинальным током плавкой вставки 630 мА. (плавкая вставка SIBA №187000)

Характеристики

Общие характеристики
Марка	3*ЗНОЛП
Класс напряжения	6 кВ
Наибольшее рабочее напряжение	7,2 кВ
Номинальное напряжение первичной обмотки	6; 6,3; 6,6; 6,9 кВ
Номинальное линейное напряжение на выводах основной вторичной обмотки	100 В
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,2	30, 45, 75, 90
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5	90, 150, 225
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0	150, 225, 300, 450, 600
Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0	450, 600
Номинальная частота	50 Гц

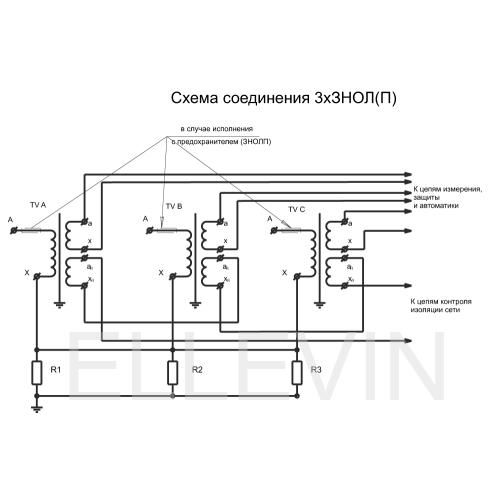

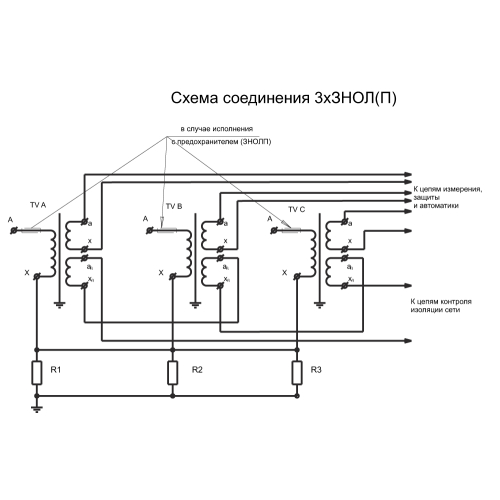

Группа соединения обмоток	УHR/УH/п – 0
Тип резисторов R1, R2, R3	HSC100 Tyco Electronics 2,7-3,3кОм( допуск. Замена на C5-35В, 100Вт, 3кОм ± 5%)
Предельная мощность трансформатора вне класса точности	1200 ВА
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный)	400 ВА
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток При симметричном режиме работы сети, В, не более	3 В
При замыкании одной из фаз сети на землю	От 90 до 110 В
Вес	83 кг
