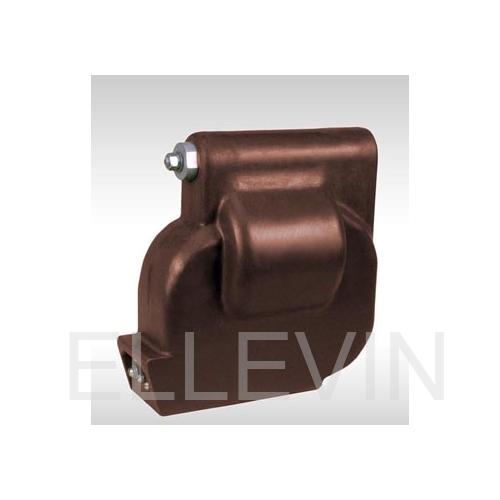

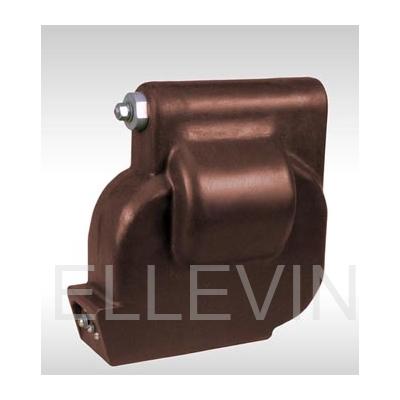

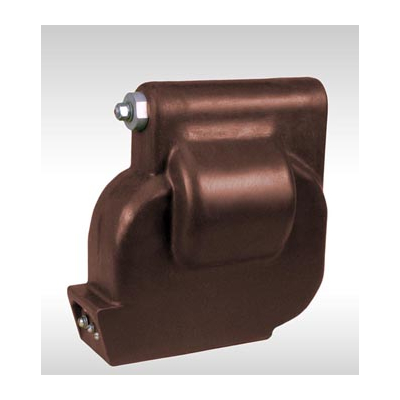

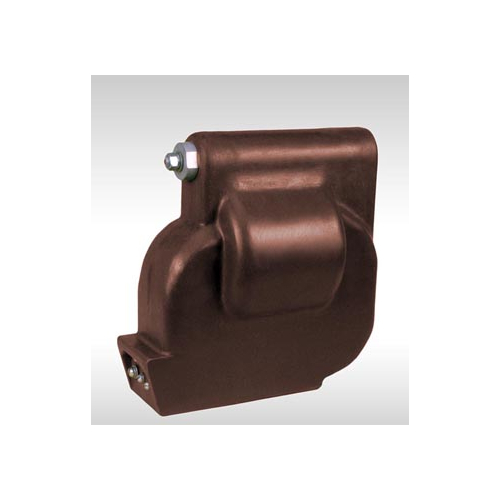

Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150. Рабочее положение - любое. Патентная защита 1. Патент на промышленный образец № 2208860. 2. Патент № 47968 на промышленный образец.
Таблица 1.
Наименование параметра
Значение для типа
ЗНОЛП-3
ЗНОЛП-6
ЗНОЛП-10
Класс напряжения, кВ
3
6
10
Наибольшее рабочее напряжение, кВ
3,6
7,2
12
Номинально напряжение первичной обмотки, В
3000/√3 3300/√3
6000/√3 6300/√3 6600/√3 6900/√3
10000/√3 10500/√3 11000/√3
Номинальное напряжение основной вторичной обмотки, В
100/√3 или 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В
100/3 или 100 или 110/3 или 110 или 100/√3*
Номинальная мощность*** основной вторичной обмотки, ВА, в классе точности**:
0,2 0,5 1,0 3,0
15 30 50 150
30 50 75 200
50 75 150 300
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА
150
200
300
Предельная мощность вне класса точности, ВА
250
400
630
Предельный допустимый длительный первичный ток, А
0,14
0,11
0,10
Номинальная частота, Гц
50 или 60****
Сопротивление резистора в составе предохранительного устройства, Ом
9,1
11
Номинальная мощность резистора, Вт
0,25
Испытательное напряжение, кВ: одноминутной промышленной частоты грозового импульса
24 40
32 60
46 75
Масса, кг
32±1,5
Примечание: Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе. *) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе. **) Высший класс точности указывается в заказе ***) Наибольшая возможная мощность заданного класса точности. Возможно изготовление трансформтаоров с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе. ****) Для поставок на экспорт.
Таблица 2. Технические характеристики трансформатора напряжения ЗНОЛП.4
Значение для исполнений
ЗНОЛП.4-6
ЗНОЛП.4-10
Номинальное напряжение первичной обмотки, В
6000/√3
10000/√3
Номинальное напряжение первой вторичной обмотки, В
100/√3
Номинальное напряжение второй вторичной обмотки, В
100/3
100
Класс точности первой основной вторичной обмотки
0,2
Класс точности второй основной вторичной обмотки
0,5
Класс точности дополнительной вторичной обмотки
Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А
Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А
25
15
30
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А
50
Предельная мощность вне класса точности, В·А
160
0,12
0,05
0,07
0,03
Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5, %
0,31
0,32
Схема и группа соединения обмоток
1/1/1/1-0-0-0
50 или 60
Примечание – В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.
