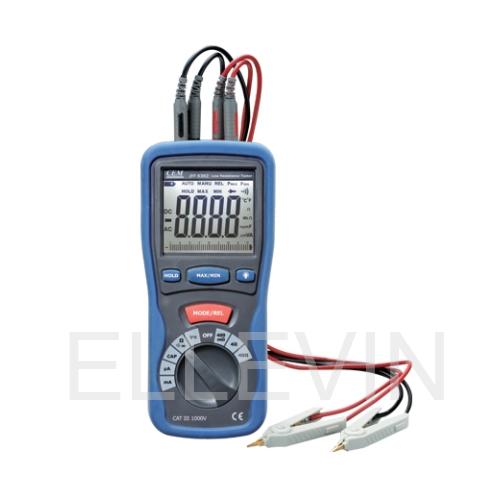

Общее описание

Прибор DT-5302 объединяет в себе функции миллиомметра, мегомметра, вольтметра, амперметра, а также позволяет производить проверку диодов и проверку целостности цепи («прозвонку»).

Особенности миллиомметра DT-5302:

• Измерение малого сопротивления; 4-проводная схема подключения.
• Измерение напряжения или силы постоянного или переменного тока.
• Измерение сопротивления и емкости участка цепи.
• Проверка диодов и целостности участка цепи («прозвонка»).
• Определение максимальных/минимальных показаний.
• Автоматическое переключение диапазонов измерения.
• ЖК-дисплей с 4-разрядным цифровым индикатором и подсветкой.
• Удержание показаний на дисплее. • Индикация низкого заряда батареи.
• Индикация выхода за границы диапазона измерения («OL» + звук).
• Автоматическое выключение после 15 минут бездействия.
• Соответствие стандарту IEC 61010-1.
• Настольная подставка.

Характеристики

Дополнительная информация

Параметр                                             Макс. предел                Погрешность                          Дискретн

Напряжение                                           400мВ                           ±(1% + 5 е.м.р.)                       0,1мВ

постоянного тока                                   4В                                  ±(1% + 5 е.м.р.)                       1мВ

                                                               40В                                ±(1% + 5 е.м.р.)                       0,01В

                                                               400В                              ±(1% + 5 е.м.р.)                       0,1В

                                                              1000В                            ±(1,2% + 5 е.м.р.)                    1В

Напряжение                                         400мВ                            ±(1,2% + 10 е.м.р.)                  0,1мВ

переменного тока                                4В                                   ±(1,2% + 10 е.м.р.)                 1мВ

                                                              40В                                 ±(1,2% + 10 е.м.р.)                 0,01В

                                                              400В                               ±(1,2% + 10 е.м.р.)                 0,1В
                                                              1000В                             ±(1,5% + 10 е.м.р.)                 1В

Сила постоянного/                              400мкА                           ±(1,5% + 5 е.м.р.)                    0,1мкА

переменного тока                               4000мкА                          ±(1,5% + 5 е.м.р.)                   1мкА

                                                             40мА                               ±(1,5% + 5 е.м.р.)                    0,01мА

                                                             400мА                             ±(1,5% + 5 е.м.р.)                    0,1мА

Сопротивление                                   400 Ом                           ±(1 % + 4 е.м.р.)                       0,1 Ом

                                                             4 кОм                             ±(1,5% + 2 е.м.р.)                     1 Ом

                                                             40 кОм                           ±(1,5% + 2 е.м.р.)                     10 Ом

                                                             400 кОм                         ±(1,5% + 2 е.м.р.)                     100 Ом

                                                             4 МОм                           ±(2,5% + 3 е.м.р.)                      1 кОм

                                                             40 МОм                         ±(3,5% + 5 е.м.р.)                      10 кОм

Малое сопротивление                       400 мОм [200 мА]         ±(1% + 10 е.м.р.)                        0,1 мОм

[тестовый ток]                                     4 Ом [20 мА]                 ±(1% + 5 е.м.р.)                          1 мОм

                                                            40 Ом [2 мА]                  ±(1% + 5 е.м.р.)                          0,01 Ом

Емкость                                               4 нФ                               ±(5% + 50 пФ)                             1 пФ

                                                             40 нФ                             ±(5% + 20 е.м.р.)                        10 пФ

                                                             400 нФ                           ±(3% + 10 е.м.р.)                         0,1 нФ

                                                             4 мкФ                            ±(3% + 10 е.м.р.)                          1 нФ

                                                             40 мкФ                          ±(3% + 10 е.м.р.)                          10 нФ

                                                             400 мкФ                        ±(4% + 10 е.м.р.)                           0,1 нФ

                                                             4 мФ                              ±(10% + 10 е.м.р.)                        1 мкФ

                                                             40 мФ                                     н/д                                        10 мкФ

Проверка целостности участка цепи («прозвонка»)

Пороговое сопротивление                                                       30 Ом

Параметр                                                                                   Значение

Макс. выходной ток, мА                                                            200 (400 мОм)

Скорость выборки, раз в секунду                                             2

Цифровой индикатор                                                                4-разрядный, 1 шт.

Питание прибора                                                                      Элементы питания типа АА (1,5В), 6 шт.

Предохранители                                                                       500мА, 250В, 2 шт.

Условия эксплуатации                                                              0...40°С, ≤ 80%RH

Условия хранения                                                                     −10...60°С, ≤ 70%RH

Соответствие стандартам                                                        IEC 61010-1
