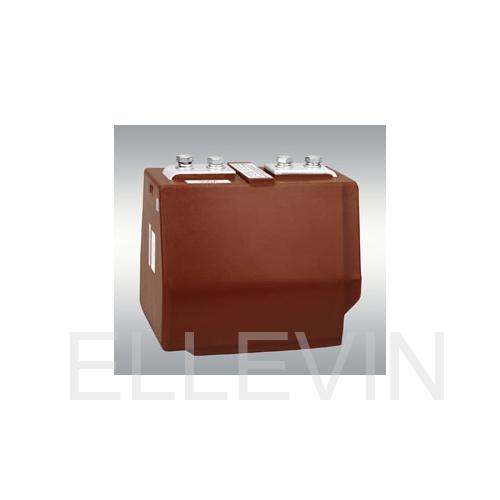

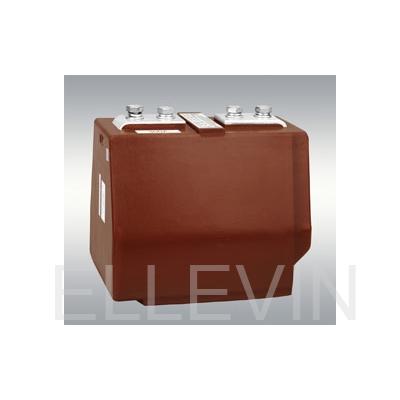

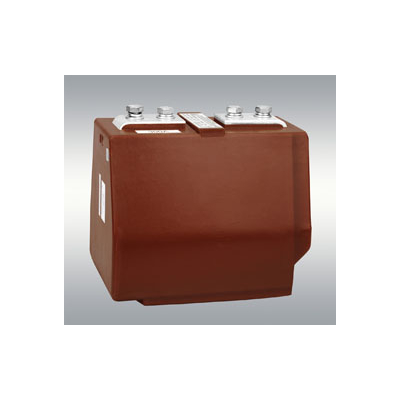

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА. В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Гарантийный срок эксплуатации - 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы - 30 лет.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Наименование параметра
0,5; 0,5S, 0,2; 0,2S или 1
5Р; 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА
вторичной обмотки для измерений вторичной обмотки для защиты
3; 5; 10; 15; 20; 25; 30* (10) 3; 5; 10; 15; 20; 25; 30* (15)
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:
0,2S; 0.5S (10-2000А)
0,2 (10-1250А) 0,2 (1500; 2000А)
0,5; 1 (10-300; 450; 500; 600; 1000А) 0,5; 1 (80; 400; 750; 800; 1200; 1250А) 0,5; 1 (1500; 2000)
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10 15 20; 25 30 40 50 75 80 100 150 200; 250 300; 400 450-2000
0,78 1,2 1,56 2,5 3 5 5,85 6,23 10 12,5 17,5 31,5 40,0
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
1,97 3 3,93 6,25 7,56 12,8 14,7 15,7 25,5 31,8 51 81 102
42
75
Примечание: *) уточняется в заказе
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10
Тип трансформатора
Номинальная вторичная нагрузка, В·А
3
5
10
15
20
30
40
50
ТОЛ-10
Коэффициент трансформации
Номинальная предельная кратность
10-30, 50-150, 300/5
27
12
7
4
40, 80, 200, 400/5
21
14
8
6
3,5
450/5
26
13
250, 500/5
24
600/5
9
750/5
23
16
800/5
28
17
11
1000, 1200/5
1250/5
18
1500/5
2000/5
Таблица 3 - Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора
10-300, 600/5
19
80, 400, 800/5
1000/5
1200/5
