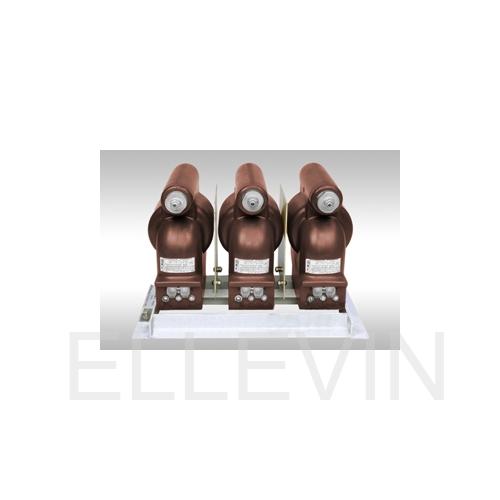

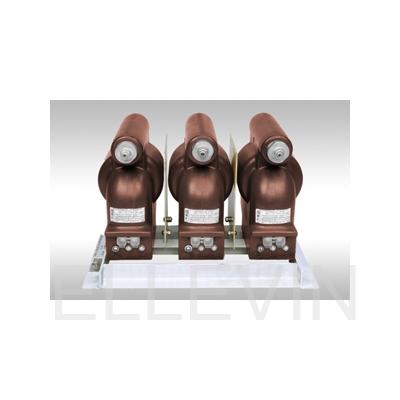

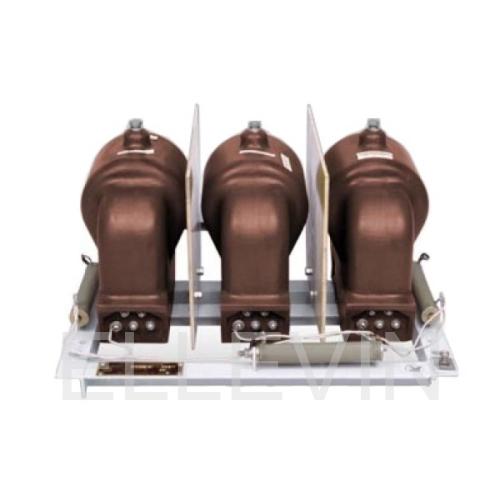

Трансформатор напряжения 3хЗНОЛ.06 10кВ (100В) У3

Артикул:
SZT002
Свердловский завод трансформаторов тока
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
Наличие: Уточнить у менеджера
Цена по запросу

Общее описание

Трехфазные антирезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения "УЗ" - от минус 45°С до плюс 50°С;
для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
рабочее положение - любое.
Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

Дополнительная информация

Наименование параметра Значение
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение
на выводах первичной обмотки, В
6000, 6300
6600, 6900
10000
10500
11000
Номинальное линейное напряжение навыводах основной вторичной обмотки, В 100

Напряжение на выводах разомкнутого треугольника дополнительных вторичных
обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В



3

от 90 до 110

 Номинальная мощность, ВА, в классе точности:

0,2
0,5
1,0
3,0

90
150
225
600

150
225
450
900

Предельная мощность вне класса точности, В•А

1200

1890

Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В•А 400

Схема и группа соединения обмоток

Номинальная частота, Гц

50 или 60

Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов ЗНОЛП.4 и ЗНОЛ.06.4

Наименование параметра Значение для исполнений

3хЗНОЛ.06.4-6
3хЗНОЛП.4-6

3хЗНОЛ.06.4-10
3хЗНОЛП.4-10
Класс напряжения, кВ 6 10
Наибольшее рабочее напряжение, кВ 7,2 12
Номинальное линейное напряжение на выводах первичной обмотки, В 6000; 6300; 6600; 6900 10000; 10500; 11000
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В 100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В 100
Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,2* 30
Трехфазная мощность первой основной вторичной обмотки, ВА, в классе точности 0,5* 75 90
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, ВА, при напряжении 100В с коэффициентом мощности индуктивной нагрузки 0,8 400

Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В:

- при симметричном режиме работы сети, не более

- при замыкании одной из фаз на землю

3

от 90 до 110

Схема и группа соединения обмоток
Номинальная частота, Гц 50

* Номинальная мощность и высший класс точности оговариваются при заказе

Таблица 2

 Тип резистора  Норма для типа
 Кол-во, шт.  3хЗНОЛ.06-6; 3хЗНОЛП-6  3хЗНОЛ.06-10; 3хЗНОЛП-10
 Ом Вт  Ом  Вт
 С 5-35В 3±5% кОм, 100 Вт  3 1000 300 - -
 С 5-35В 2.4±5% кОм, 100 Вт  3  - - 800 300

 Таблица 3

Тип трехфазной группы Масса, кг max
3хЗНОЛ.06-6 93
3хЗНОЛП-6 109
3хЗНОЛ.06-10

99

3хЗНОЛП-10

109
