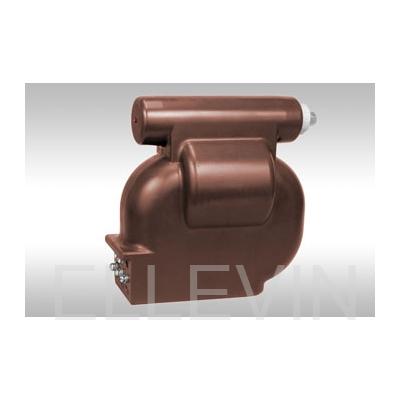

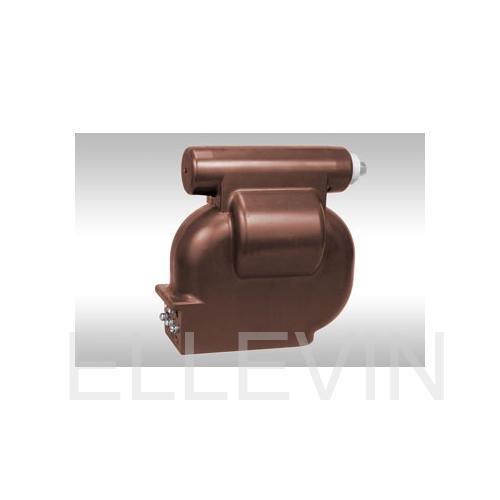

Трансформаторы изготавливаются в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150. Рабочее положение - любое. Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.
Таблица 1.
Наименование параметра
Значение параметра
ЗНОЛПМ-6 ЗНОЛПМИ-6
ЗНОЛПМ-10 ЗНОЛПМИ-10
Класс напряжения, кВ
6
10
Наибольшее рабочее напряжение, кВ
7,2
12
Номинальное напряжение первичной обмотки, В
6000/√3
6300/√3
6600/√3
6900/√3
10000/√3
10500/√3
11000/√3
Номинальное напряжение основной вторичной обмотки, В
100/√3
Номинальное напряжение дополнительной вторичной обмотки, В
100/3 или 100
Номинальная мощность основной вторичной обмотки, ВА, в классе точности:**
0,2 0,5 1
10 30 75
10 30 90
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА
200
Предельная мощность вне класса точности, ВА
400
Предельный допустимый длительный первичный ток, А
0,12
0,11
0,07
0,06
Схема и группа соединения обмоток
1/1/1-0-0
Номинальная частота, Гц
50 или 60*
Сопротивление резистора в составе защитного предохранительного устройства, Ом
11
Номинальная мощность резистора, Вт
0,25
Масса, кг
22±0,5
