Общее описание

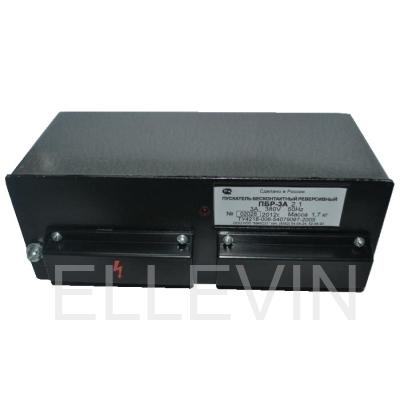

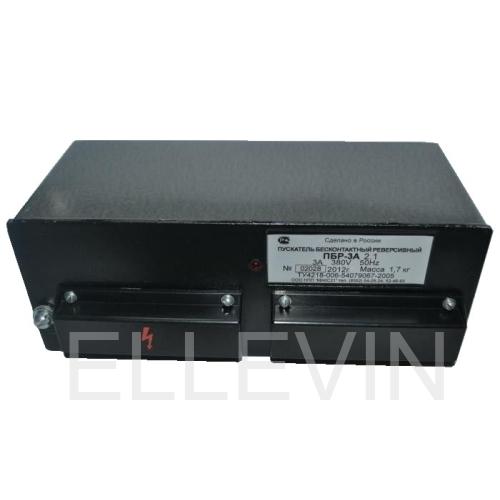

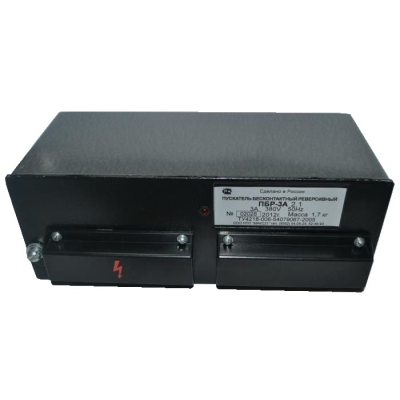

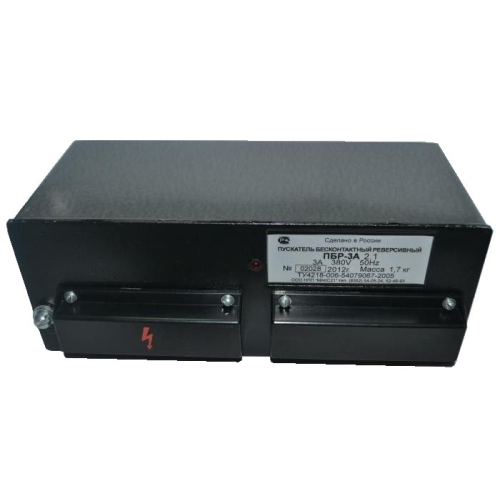

Бесконтактный реверсивный пускатель (ПБР-3А) предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели.
По функциональным возможностям пускатель имеет два исполнения: ПБР-3А2.1 и ПБР-3А2.2. Пускатель ПБР-3А2.1 обеспечивает пуск и реверс (синхронного и асинхронного электродвигателя), защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки. Пускатель ПБР-3А2.2 обеспечивает пуск и реверс трехфазного синхронного двигателя.
Пускатель соответствует требованиям ТУ4218-006-54079067-2005

Пускатель предназначен для эксплуатации в следующих условиях:

Дополнительная информация

Технические данные ПБР-3А

1. Электрическое питание пускателя-переменный трехфазный ток с напряжением 220/380, 260/400 или 240/415V при отклонении от -15 до +10% и частотой 50Hz или 60 Hz при отклонении от -1 до +1Hz. Нессиметрия трехфазной системы-не более 5%.
2. Виды входных сигналов, пределы их изменения, номера входных контактов:

   Номера входных сигналов	Входной сигнал	Пределы изменения среднего значения напряжения на входных контактах		Потребляемый или коммутируемый ток входной цепи
   		Включение	Отключение
   7-8 8-9	Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей	(24±6)V	0-2V	Не более 50мА
   7-10 9-10	Состояние контактных или бесконтактных ключей	0-3V	(24±4)V амплитудное напряжение 50V

3. Входное сопротивление пускателя (750±100).
4. Максимальный коммутируемый ток-3А
5. Динамические характеристики пускателя:
   • Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала)-не более 25mS;
   • Разница между длительностями входного и выходного сигналов-не более 20mS.
6. Мощность, потребляемая пускателем, не более 5W.
7. Напряжение источника питания цепей управления 24-28V (среднее значение двухполупериодного выпрямленного тока). Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должно быть более 100mA.
8. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100 000 часов.
9. Полный средний срок службы пускателя 10 лет.
10. Масса пускателя не более 2 кг.
