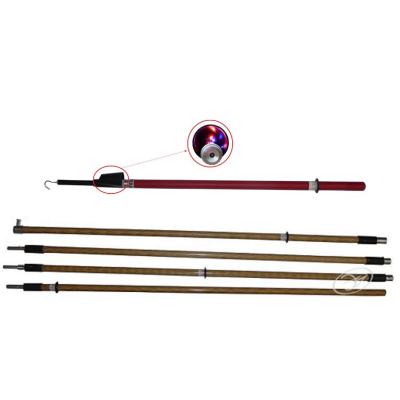

Указатель напряжения УВН-90М-6-35 СЗ ИП-Ш

Артикул:
UVN123
Производитель:
ООО "Энергозащита"
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
Наличие: Уточнить у менеджера

Общее описание

Указатель высокого напряжения  УВН-90М-6-35СЗ ИП Ш предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50-60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

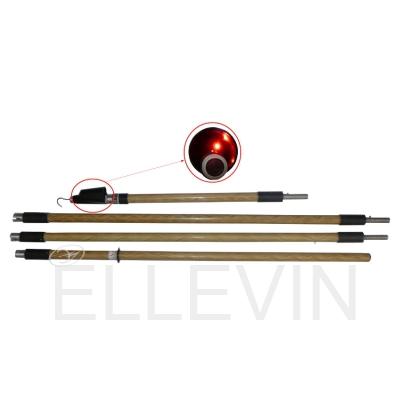

Для  определения  наличия  или  отсутствия  напряжения  на  ВЛ  с поверхности земли, без подьема  на  опору  ВЛ, указатель  комплектован  удлинительной  4 –х  звенной сборной изолирующей    штангой  марки  ШО – 10 – 4 – 6,6  .
Указатель  УВН-90М-6-35СЗ ИП  – Ш  относится к основным электрозащитным  средствам, позволяет произвести пофазное определение напряжения касанием токоведущих  частей, а также определить опасное напряжение на деревянных опорах без применения  заземляющего тросика.
Принцип действия указателя основан на преобразовании электрических сигналов в  светозвуковые.
Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного  распространения.
Указатель обладает возможностью самопроверки работоспособности. Рабочая часть  указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также  для определения наведенного  напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме    микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением  3В, емкостью 1500мА/ч.
Низкая величина рабочего тока - 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки ABС, обеспечивающий  нормальное функционирование элементов электроники в течение всего срока  эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

Характеристики

Рабочее напряжение 6-35 кВ
Порог индикации 1,5 кВ
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактный
Источник питания 1
Длина штанги 6600 мм
Количество звеньев 4 шт
Габаритные размеры Ф72х1070 мм
Габаритные размеры в упаковке 1900х120х70 мм
Погодные условия эксплуатации -45 +40 С°
Вес 4,650 кг

Сертификат
