Общее описание

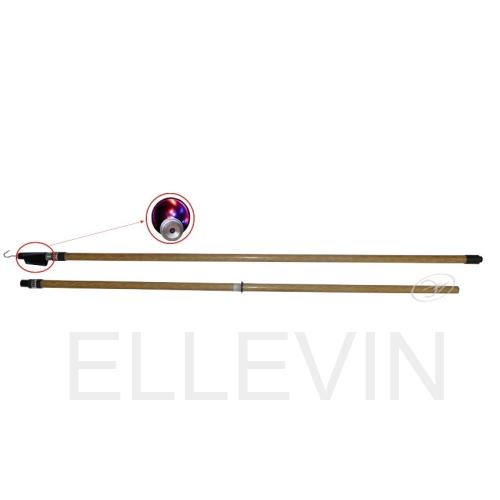

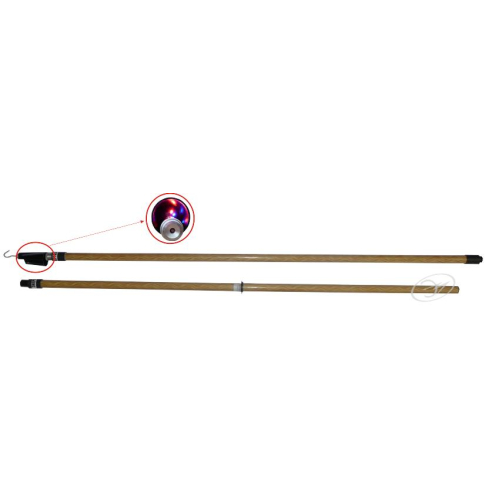

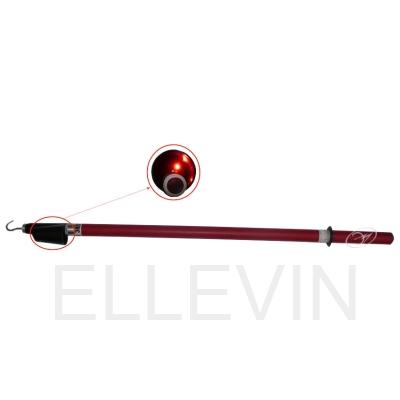

Указатель  высокого  напряжения  контактно - бесконтактный УВН-90M-220СЗ ИП КБ  предназначен  для  проверки  наличия  или  отсутствия  напряжения  на  воздушных  линиях  электропередачи  и  других  электроустановках  переменного  тока напряжением 220 кВ, частотой  50 Гц.
Указатель  УВН-90М-220СЗИП КБ  относится  к  основным  электрозащитным  средствам, позволяет  совместить  в  технологии  определения  наличия  и  отсутствия  напряжения  два способа – контактный  и  бесконтактный, что  позволяет  даже  в  коридоре  ВЛ  определить наличие  опасного  напряжения  с  земли  без  подъема  на  опору, а  также  произвести пофазное  определение  напряжения  касанием  токоведущих  частей.
Принцип  действия  контактной  части  указателя  основан  на  преобразовании электрических  сигналов  в  светозвуковые.
Принцип  действия  бесконтактной  части  основан  на  наведении  разности   потенциалов  между  двумя  электродами, внесенными  в  электрическое  поле. Контактная и бесконтактная  части  указателя  встроены  в  рабочую  часть  указателя. Яркая  импульсная индикация  контактной  и  бесконтактной  частей  осуществляется  двумя  разноцветными светодиодами, одновременно  красным  и  синим  для  контактной  и  только синим  для бесконтактной  части,  одновременно  сопровождающаяся  мощным  прерывистым  звуковым  сигналом, сравнительно  более  частым  и  интенсивным  при  работе  контактной  и  менее  частым  и  интенсивным  при  работе  бесконтактной  частей.
Элементы  светозвуковой  индикации  указателя  располагаются  внутри  затенителя, конструкция  которого  позволяет  усилить  светозвуковой  сигнал  за  счет  его направленного  распространения.
Бесконтактная  часть  указателя  обладает  динамической  чувствительностью, т.е.   при приближении  к  токоведущим  частям, срабатывание  указателя  в  виде  единичных светозвуковых  сигналов  возможно  на  значительных  удалениях  от  токоведущих  частей, а по  мере  приближения, частота  импульсов  светозвукового  сигнала  постепенно  нарастает, что  дает  возможность  определения  шагового  напряжения, а также  двумя  уровнями  чувствительности,  касание рукой (без перчатки) металлической детали  хвоста рабочей части указателя,  приводит к повышению чувствительности бесконтактной части.
Указатель  обладает  возможностью  самопроверки  как  контактной, так  и бесконтактной  частей. Количество звеньев штанги - 2.
Надежная  работа  указателя  достигается  использованием  в  электрической  схеме  указателя  микросхем  и комплектующих  элементов  ведущих  мировых  производителей, а  также  литиевым  источником  питания  марки  CR-123, напряжением  3В, емкостью  1500 мА/ч.
Низкая  величина  рабочего  тока  - 7 мА в  режиме  сигнализации  контактной  и бесконтактной  частей,  и  1 мА  в  режиме  сигнализации  бесконтактной  части, позволяет использовать  указатель  без  замены  элемента  питания  в  течении  всего  срока эксплуатации – 10 лет.
Рабочая  часть  указателя  выполнена  из   пластика  ABС, обеспечивающий  нормальное функционирование  элементов  электроники  в  течении  всего  срока  эксплуатации. Изолирующая  часть  выполнена  из  ПВХ  или  стеклопластика, обеспечивающиe  надежную  изоляцию.

Характеристики
