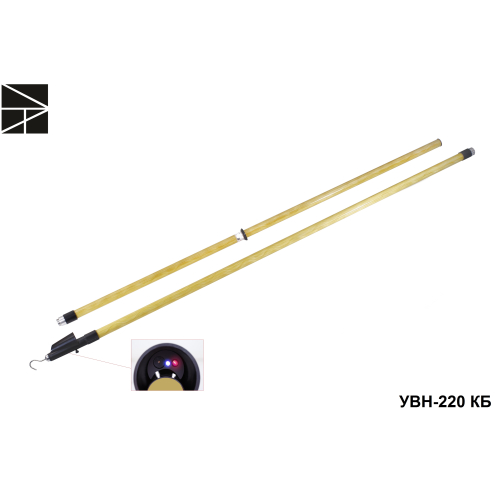

Указатель напряжения УВН-220 КБ

Артикул:
ET-UVN135
Производитель:
Электро Трейд
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
Наличие: В наличии

Общее описание

Указатель высокого напряжения комбинированный контактно-бесконтактный  УВН-220 КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 220кВ частотой 50 Гц.

Указатель УВН-220 КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа-контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное опреде¬ление напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами одновременно красным и синим для контактной,  только синим: для бесконтактной части, одновременно сопровождающаяся прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направ¬лен¬ного распространения.

Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалeниях от токоведущих частей, а по мере приближения частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.

Бесконтактная часть имеет два уровня чувствительности.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 17,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика AБC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.

Характеристики

Рабочее напряжение 220 кВ
Порог индикации 50 кВ
Виды индикации световая-импульсная, звуковая-прерывистая
Метод измерения контактно-бесконтактный
Источник питания 1
Длина рукоятки 800 мм
Длина изолирующей части 2600 мм
Длина штанги 3570 мм
Количество звеньев 2 шт
Габаритные размеры в упаковке 1900х120х70 мм
Погодные условия эксплуатации -45 +40 С°
Вес 2,300 кг

Сертификат
