Общее описание

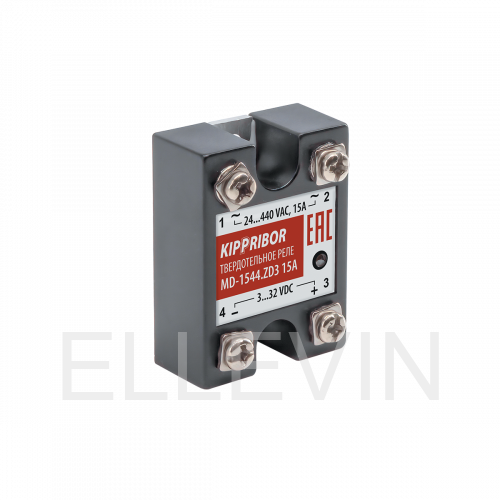

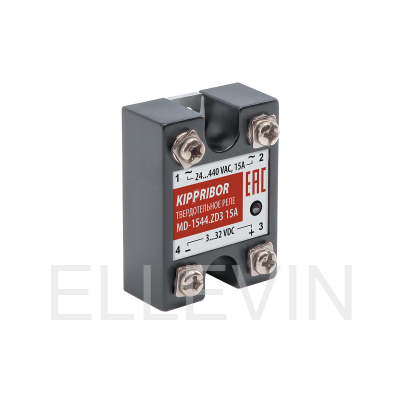

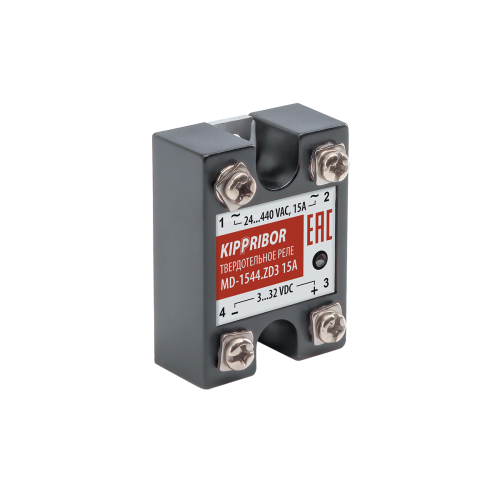

Твердотельные реле KIPPRIBOR серии MD-xx44.ZD3 являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.

Особенности управления и коммутации нагрузки

• Широкий диапазон управляющего сигнала 3…32 VDC.
• Тип нагрузки и рекомендуемый предельный ток коммутации:
  • слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации);
  • маломощная слабоиндуктивная нагрузка от 0,5 до 1,5 А (в зависимости от модификации).
• Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
• Широкий диапазон коммутируемого напряжения 24…440 VAC.
• Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
• Высокое значение пикового напряжения 900 VAC (9 класс).
• Подходят для коммутации как однофазной, так и трехфазной нагрузки.
• Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
  • звезда;
  • звезда с нейтралью;
  • треугольник;
• Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
• Совместно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Конструктивные особенности твердотельных реле серии MD-xx44.ZD3

Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:

• Алюминиевое основание в сравнении с медным является более экономичным решением, но обеспечивает при этом необходимый теплоотвод при коммутации слаботочной нагрузки.
• Симисторный силовой элемент, являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
• Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
• Корпус ТТР MD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
• Компактный корпус.
• Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
