Общее описание

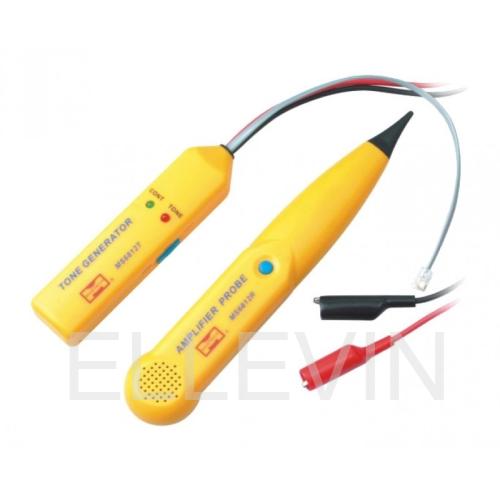

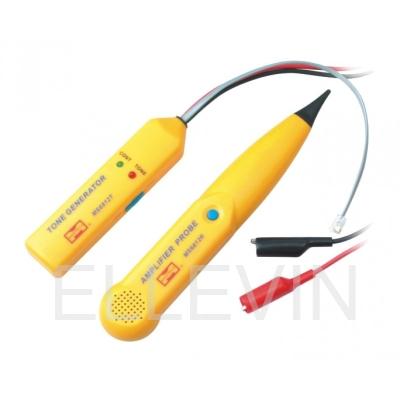

Кабельный тестер-трассоискатель Mastech MS6812 предназначен для нахождения отдельного провода или кабеля и прослеживания их пути прокладки в кабельной линии без повреждения изоляции.
С помощью MS6812 можно легко найти скрытую проводку электрических и телефонных кабелей, найти место обрыва поврежденного кабеля, наличие целостности провода (прозвонить кабель), детектирование тонового сигнала и определение полярности в телефонной линии, а также определение состояния линии (Занято, Вызов, Свободно).
Основные функции:

Дополнительная информация

• Проверка целостности кабеля
• Получение сигнала кабеля или обмотки (телефонная линия)
• Определение состояния работы телефонной линии (свободно, занято, набор номера)
• Посылает одиночный сплошной или двойной переменный сигнал на точку на кабеле или обмотке
• Частота посылаемого сигнала: 1.5кГц Получаемая частота: 100Гц~ 300кГц
• Выход приемника (сигнал прямоугольной формы): одиночный (1500Hz) или двойной (1300 - 1500Hz)
• Проверка качества работы кабеля

Mastech MS6812 хороший помощник специалистам по прокладке, обслуживанию и ремонту телефонных линий. Кабельный тестер состоит из приемника и передатчика. Передатчик генерирует синусоидальный сигнал частотой около 2кГц и снабжен соединительными проводами красного и черного цвета и стандартным 4-х проводным телефонным кабелем с вилкой. Приемник состоит из высокочувствительного сенсора и усилителя.
Для поиска проводки достаточно включить передатчик, черный провод подключить на корпус или на массу, а красный провод к исследуемой цепи. Приемник необходимо поднести к исследуемой линии, громкость звука будет наибольшая около искомого проводника. Регулятор уровня звука в приемнике позволяет увеличивать чувствительность и настраивать прибор на конкретные условия работы. При необходимости можно использовать наушники, для этого предусмотрен специальный разъем. Питание осуществляется с помощью батареи 9В.
Основные характеристики:
