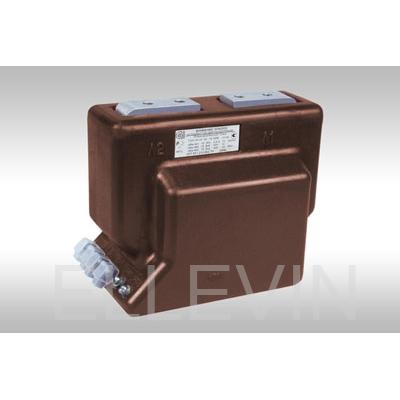

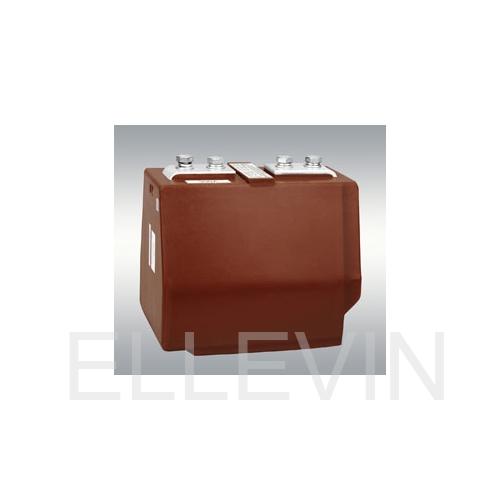

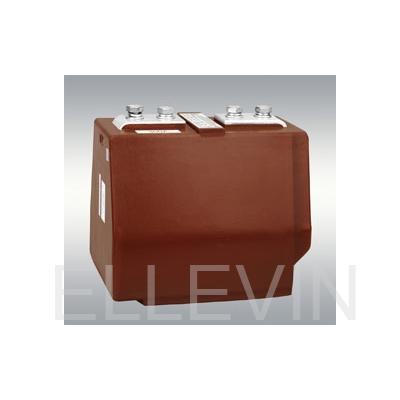

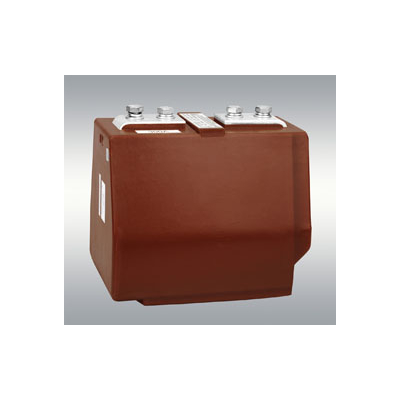

Трансформатор тока ТОЛ-10 500/5 0,5/10Р УХЛ2.1

Артикул:
SZT014
Свердловский завод трансформаторов тока
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
Наличие: Уточнить у менеджера
Цена по запросу

Общее описание

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Дополнительная информация

Таблица 1. Технические данные

Наименование параметра

Значение
Количесвто вторичных обмоток 2 3
Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,5; 0,5S, 0,2; 0,2S или 1

5Р; 10Р

Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА

вторичной обмотки для измерений
вторичной обмотки для защиты

3; 5; 10; 15; 20; 25; 30* (10)
3; 5; 10; 15; 20; 25; 30* (15)

Номинальная предельная кратность вторичной обмотки для защиты,
не менее, при номинальном первичном токе, А:  10-2000

10

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:

0,2S; 0.5S (10-2000А)

10

0,2 (10-1250А)
0,2 (1500; 2000А)

10
17

0,5; 1 (10-300; 450; 500; 600; 1000А)
0,5; 1 (80; 400; 750; 800; 1200; 1250А)
0,5; 1 (1500; 2000)

14
16
17

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:

10
15
20; 25
30
40
50
75
80
100
150
200; 250
300; 400
450-2000

0,78
1,2
1,56
2,5
3
5
5,85
6,23
10
12,5
17,5
31,5
40,0

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:

10
15
20; 25
30
40
50
75
80
100
150
200; 250
300; 400
450-2000

1,97
3
3,93
6,25
7,56
12,8
14,7
15,7
25,5
31,8
51
81
102

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42

75

Примечание:
*) уточняется в заказе

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10

Тип трансформатора

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

ТОЛ-10

Коэффициент трансформации

Номинальная предельная кратность

10-30, 50-150, 300/5

27

20

12

10

7

5

4

3

40, 80, 200, 400/5

27

21

14

10

8

6

4

3,5

450/5

26

20

13

10

8

5

4

3

250, 500/5

24

20

13

10

8

5

4

4

600/5

26

21

15

10

9

7

5

4

750/5

27

23

16

13

10

8

6

5

800/5

28

23

17

10

11

8

6

5

1000, 1200/5

20

17

13

10

9

7

5

5

1250/5

21

18

13

10

9

7

5

5

1500/5

21

18

14

10

10

8

6

5

2000/5

21

17

15

10

10

9

7

6

Таблица 3 - Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора

Тип трансформатора

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

ТОЛ-10

Коэффициент трансформации

Номинальная предельная кратность

10-300, 600/5

24

19

13

10

8

6

4

4

450/5

26

20

13

10

8

5

4

3

250, 500/5

27

21

14

10

8

6

5

4

750/5

26

21

15

11

9

7

5

4

80, 400, 800/5

26

21

15

10

10

7

5

5

1000/5

20

16

12

10

8

6

4

4

1200/5

21

17

13

10

9

6

5

4

1250/5

19

16

12

10

8

6

5

4

1500/5

21

18

14

10

10

8

6

5

2000/5

18

15

12

10

9

7

6

5
