Общее описание

Входные и выходные сигналы молуля

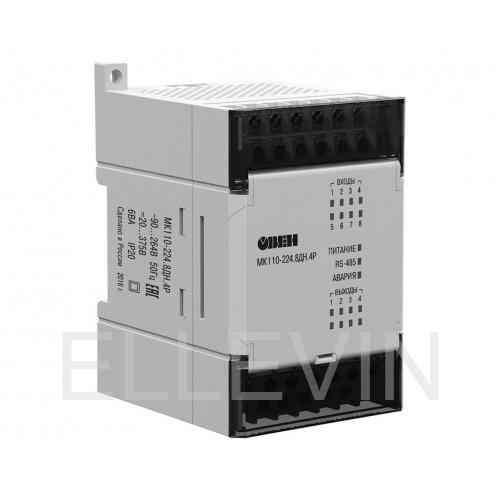

Модуль МК110-224.8ДН.4Р имеет:

• 8 дискретных входов 24 В постоянного тока, транзисторные ключи p-n-p, n-p-n типа с групповой гальванической развязкой;
• 4 дискретных релейных выхда 4А и 250 В переменного или 24 В постоянного тока;
• Каждый дискретный вход может работать как счетчик импульсов с частотой до 1 кГц;
• Каждый дискретный выход может формировать ШИМ сигнал;

• Дискретные входы имеют групповую гальваническую развязку. Напряжение изоляции - 1500 В.

При настройке МК110-8ДН.4Р возможно выбрать режим управления выходными элементами по командам, передаваемым мастером сети по интерфейсу RS485, или по сигналам на дискретных входах. В последнем случае с помощью программы Easy Logic можено выбрать одну из следующих логических функций:

• Прямая логика: Значение на выходе равно значению на входе;
• Функция “НЕ”: Значение на выходе равно инверсному значению со входа;
• Функция “И”: задается для 2 входов, функция “логическое И”;
• Функция “ИЛИ”: задается для 2 входов, функция “логическое ИЛИ”;
• Один импульс: при включении входа (по переднему фронту) на выходе импульс заданной длительности, длительность задается в параметре Tim;
• ШИМ: при включенном входе на выходе ШИМ с периодом THPD и длительностью импульса в параметре Tim;
• Триггер: задается для 2 входов, логика соответствует следующим формулам:
  • Если (ВХОД1 = 1) И (ВХОД2 = 0) то ВЫХОД = 1;
  • Если (ВХОД2 = 1) то ВЫХОД = 0.

Кроме того, выход может включиться с заданной задержкой по времени или выключиться с заданной задержкой. Выходной элемент, настроенный на выполнение определенной логической функции, перестает воспринимать сигналы по интерфейсу. Однако остается доступным опрос состояния входов и выходов.

Коммуникационные возможности МК110-224.8ДН.4Р

Модуль работает в сети RS-485 в режиме SLAVE по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII или DCON;

• Максимальная скорость обмена - 115200 бит/с;
• имеется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL для подключении к SCADA-системам и контроллерам других производителей.

Питание модуля

МК110-8ДН.4Р имеет универсальный источник питания, позволяющий использовать сдледующие параметы питающего напряжения:

• 220 В переменного тока;
• 24 В постоянного тока.
