Общее описание

Назначение
для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.
Применение
в промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и механизмами в режиме реального времени.
Материалы
корпус из негорючего самозатухающего пластика.
Конструкция

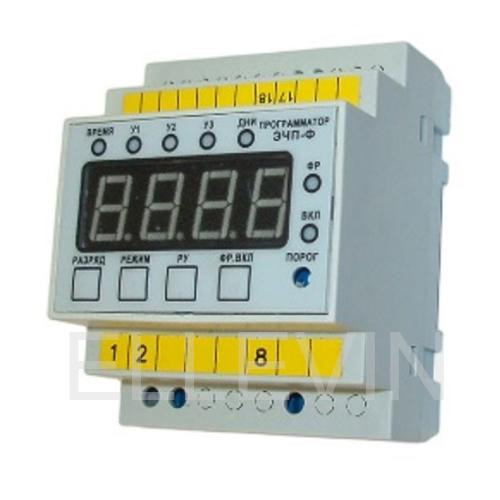

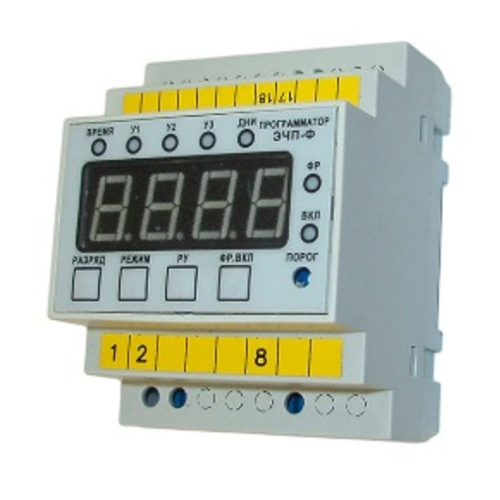

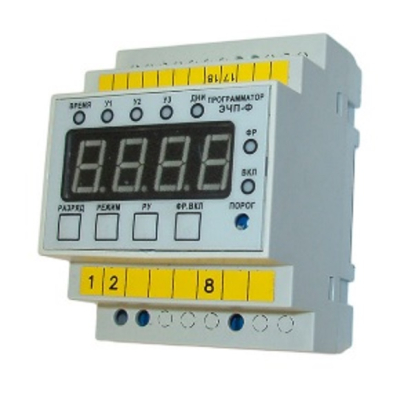

Таймер ЭЧП-Ф-02 состоят из следующих узлов: блок питания, микропроцессор, LED-дисплей, кнопки программирования, реле с переключающимися контактами, контактные зажимы, резервный аккумулятор и световой индикатор включения реле.

Работа таймеров производится от текущего времени и дня недели.

Микропроцессоры таймеров обеспечивают выполнение 3 циклов управления временем включения и отключения нагрузки с сутки. Программирование осуществляется кнопками, расположенными на лицевых панелях таймеров.

Преимущества
Таймеры снабжены резервным источником питания, обеспечивающим ход часов при выключеном напряжении и энергонезависимой памятью для сохранения гастроек;
Встроенное фотореле позволяет включать нагрузку по освещенности и времени.
Выносной фотодатчик имеет защиту IP68, макимальная длинна провода до 50 метров.
Разнообразие имеющихся режимов работы (все дни недели, определенный день, рабочие дни, выходные и др.) позволяет запрограммировать работу таймера под любые потребности технологического процесса разного уровня сложности;
В таймере ЭЧП-Ф-02 возможно подключение внешней клавиши управления нагрузой.
Крепление на din-рейку, возможно крепление на дверь щита с вырезом 45х72мм

Характеристики

Дополнительная информация

1. Назначение и общие сведения об изделии.
1.1. Программатор предназначен для встраивания в низковольтное комплектное устройство в качестве аппарата, обеспечивающего управление работой НКУ а автоматическом режиме.
1.2. В части воздействия климатических факторов программатор соответствует исполнению V категории размещения по ГОСТ 11150-69 и ГОСТ 15543.1-88.
1.3. В части воздействия механических факторов программатор соответствует группе М2 по ГОСТ 17516.1-90.
1.4. Программатор соответствует исполнению IP20 по ГОСТ 14254-80.
