Общее описание

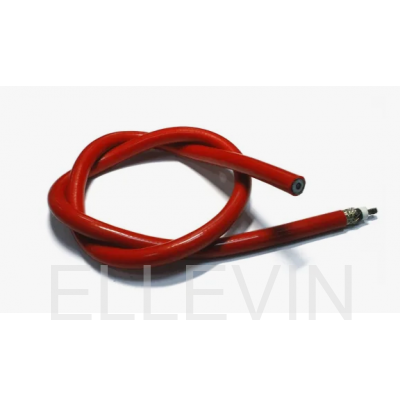

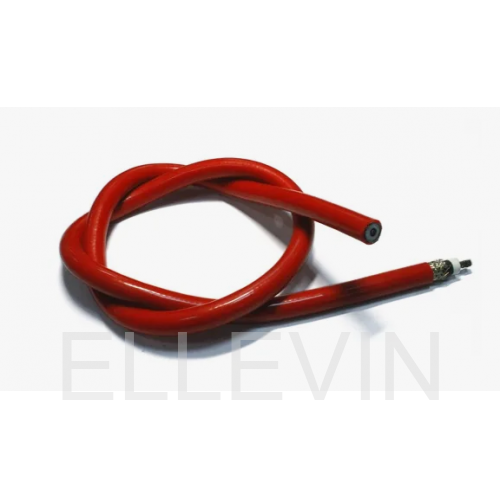

СК-70 — высоковольтный силиконовый кабель, который используется для подключения высоковольтных испытательных установок, прожигающих устройств, импульсных и звуковых поисковых генераторов к объектам испытаний и диагностики.

Особенности кабеля СК-70:

• Уникальная конструкция: наружная оболочка из полиуретана делает кабель очень стойким к механическим воздействиям, внутренняя изоляция из силиконового каучука обеспечивает превосходные электрические характеристики.
• Широкий температурный режим эксплуатации: высокая степень устойчивости к воздействию тепла и холода при полном сохранении физических свойств (от -50 °C до +180 °C).
• Устойчивость к воздействию неблагоприятных погодных условий, озона, старения, а также ультрафиолетовых и радиоактивных излучений.
• Устойчивость к коррозии.
• Усовершенствованная защитная оболочка препятствует распространению пламени.
• Отсутствие содержания галогенов.
• Гарантийный срок эксплуатации: 2 000 часов непрерывной работы.
• Срок службы кабеля: 30 лет.

Технические характеристики:

• Тип кабеля: одножильный экранированный кабель, изолированный силиконовым каучуком.
• Сечение: 6 мм².
• Рабочее напряжение: 70 кВ постоянный ток, кратковременно — до 100 кВ в течение 5 мин.
• Испытательное напряжение постоянного тока: 100 кВ при 5 мин, 121 кВ при 1 мин.
• Допустимая плотность тока в режиме прожига: 10 А/мм².
• Рабочая температура: -50/+180 °C.
• Внешний диаметр: 18,0 +/-0,5 мм.
• Конструкция кабеля: проводник состоит из лужёной меди 189x0,203 мм, изоляция силиконовая, экран из лужёной меди 0,203 мм (покрытие 82%), внешняя оболочка силиконовая.
• Радиус изгиба: 15 x D (свободное перемещение).
• Вес кабеля: 441 гр/м.
