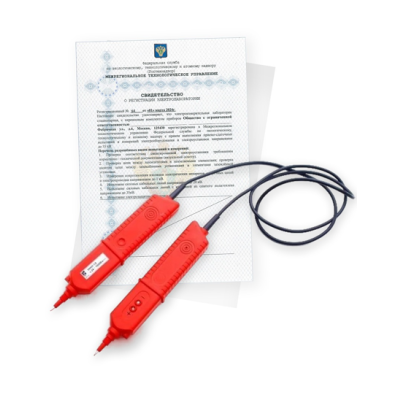

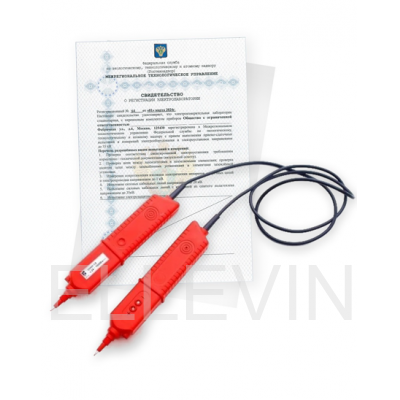

Испытание указателей напряжения до 1000В

Указатели УНН до 1000 Вольт делятся на два типа однополюсные и двухполюсные

Однополюсные указатели применяются только в электроустановках переменного напряжения и реагирую на емкостной ток

Двухполюсные могут применять как для индикации постоянного тока, так и переменного и реагируют при прохождении активного тока

Испытание однополюсных индикаторов низкого напряжения

Проверка выполняется в три этапа:

На первом этапе осуществляется визуальный осмотр указателя: специалист проверяет прибор на наличие механических повреждений и оценивает, соответствует ли устройство установленным требованиям.

Второй этап — испытание рабочей части. Процедура проводится следующим образом: напряжение прикладывается между наконечником и электродом для контакта с рукой, при этом повышение напряжения осуществляется плавно. В процессе подъёма напряжения фиксируется значение напряжения индикации, которое обязано быть не менее 50 В. Затем напряжение продолжают увеличивать до достижения испытательного значения, рассчитываемого по формуле Uисп​=Uном​×1,1, где Uном​ — номинальное рабочее напряжение указателя. После того как требуемое значение достигнуто, запускается отсчёт времени — напряжение необходимо выдерживать в течение 1 минуты. На протяжении всего испытания ведётся контроль тока утечки, предельно допустимое значение которого составляет 0,6 мА.

Третий этап — испытание изоляции корпуса. Для его проведения указатель аккуратно обматывается фольгой при соблюдении следующего условия: расстояние от края фольги до электрода для контакта с рукой не должно быть больше 1 см. Далее выполняется подключение проводов — один присоединяется к наконечнику, второй к фольге. После этого на устройство подаётся высокое напряжение, величина которого определяется согласно инструкции и зависит от рабочего напряжения указателя: это может быть 1 кВ или 2 кВ. Отдельно стоит отметить порядок испытания однополюсных индикаторов: поскольку такие устройства выпускаются на напряжение до 500 В, для них применяется испытательное напряжение 1 кВ.

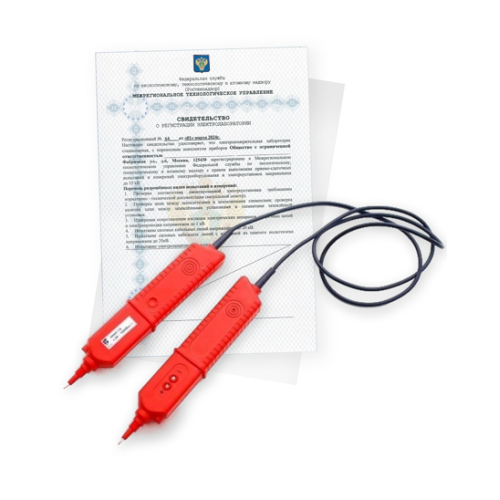

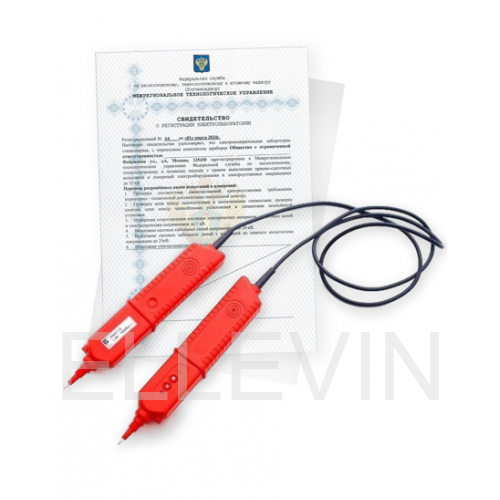

Испытание двухполюсных указателей низкого напряжения

Испытание данных индикаторов выполняется в несколько последовательных этапов.

На начальном этапе проводится тщательный визуальный осмотр изделия. В ходе проверки особое внимание уделяется выявлению механических повреждений, при этом наиболее уязвимыми элементами признаются электроды и соединительный провод. Обязательной проверке подлежит длина соединительного провода — она не должна быть менее 100 см.

Следующий этап — испытание рабочей части. Для его проведения оба провода высоковольтной установки подключаются к наконечникам указателя. Затем осуществляется плавная подача напряжения с одновременным контролем момента загорания сигнальной лампочки. При этом необходимо учитывать, что напряжение индикации не должно превышать 0,05 кВ (50 В). После достижения необходимого уровня напряжения продолжается подъём до испытательного значения, которое рассчитывается по той же формуле, что и для однополюсных указателей. Испытание длится в течение одной минуты, на протяжении всего этого времени ведётся непрерывный контроль тока утечки, предельно допустимый уровень которого составляет 10 мА.

Заключительный этап представляет собой испытание корпусной изоляции и изоляции соединительного провода. В процессе выполнения этого этапа оба корпуса индикатора обматываются фольгой, а соединительный провод помещается в специальную ванну для испытаний. При этом критически важно соблюсти уровень воды — он должен располагаться ниже рукояток на 8–12 мм. Далее осуществляется подключение высоковольтного вывода испытательной установки к наконечникам указателя, а заземляющий провод присоединяется к фольге. После этого производится подъём испытательного напряжения до требуемого уровня: для указателей с номинальным напряжением до 500 В оно составляет 1 кВ, а для указателей до 1000 В — 2 кВ. Испытание проводится в течение 60 секунд с поддержанием установленного напряжения на протяжении всего времени.

Периодичность испытания указателей напряжения

Устройства УНН, как и любое средство защиты, подлежат периодическим испытаниям — их необходимо проводить не реже чем раз в 12 месяцев.

Помимо плановых проверок, обязательно назначается внеочередное эксплуатационное испытание в следующих случаях:

• если указатель подвергся механическому воздействию (например, упал или был ударен);

• при любых иных воздействиях, вызывающих сомнения в исправности и нормальной работе устройства.

Важно понимать, что очередное испытание не обеспечивает стопроцентной гарантии безотказной работы указателя на весь последующий межпроверочный период. Однако оно существенно повышает вероятность безопасной и надёжной эксплуатации устройства.

При определении сроков испытаний следует руководствоваться не только нормативными требованиями, но и реальными условиями эксплуатации. В технической документации указан максимально допустимый интервал между проверками, однако по решению ответственного лица этот период может быть сокращён. Такое решение позволит дополнительно повысить уровень безопасности при работе с устройством.

​​
