Общее описание

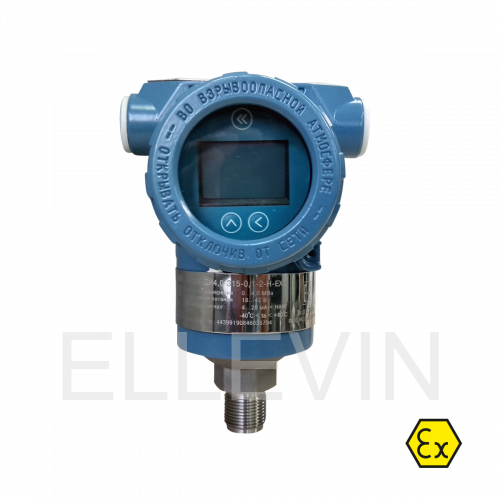

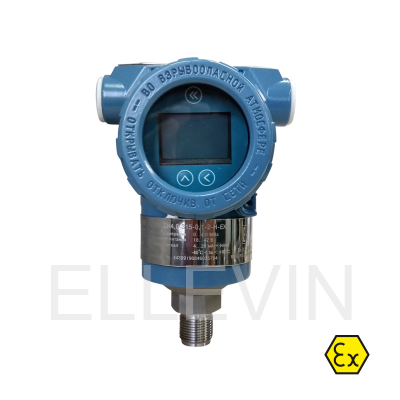

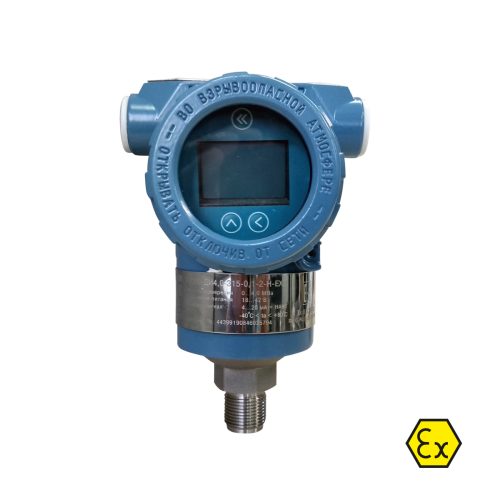

ПД200 представляет собой высокоточный интеллектуальный датчик давления во взрывозащищенном исполнении с емкостным керамическим сенсором, датчик обеспечивает непрерывное преобразование давления измеряемой среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.

Преобразователи ПД200 предназначены для измерения перепада давления или расхода среды на объектах энергетики: крупные ТЭЦ, ГРЭС, котельные, «обвязка» тепловых турбин, а также в нефтегазовой отрасли – нефтепроводы, средние НПЗ, газопроводы.

Среда измерения

Жидкости (в том числе техническая вода), пар, газы, нейтральные к оксиду алюминия Al2O3.

Отличительные особенности

• Высокая точность измерения – класс точности 0,1 %.
• Удобство настройки и эксплуатации – встроенная жидкокристаллическая индикация с подсветкой, поворотный на 360° корпус.
• Многопредельность – возможность перенайстройки диапазона измерения на более низкий предел измерения (перенастройка 10:1).
• Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений: 1,0 МПа; 4,0 МПа;  6,0 МПа.
• Степень защиты корпуса IP65.
• Перегрузочная способность – не менее 800 % от ВПИ.
• Присоединение к процессу – штуцер М20×1,5.
• Диапазон температур измеряемой среды: -40…100 °С.
• Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.
