Общее описание

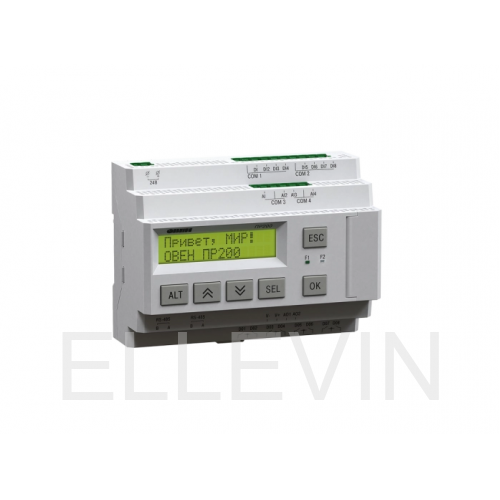

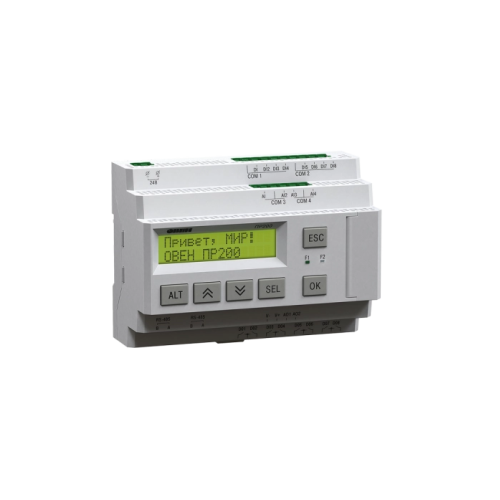

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ.

Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OWEN. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения

• Водоподготовка
• Водоочистка
• Вентиляция
• Отопление

Особенности прибора

Подключаемое оборудование:

• 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
• 2 аналоговых выхода: 4…20 мА или 0…10 В.
• Дискретные входы: 24 В или 230 В.
• Дискретные выходы: э/м реле или транзисторные ключи.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей
• Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Поддержка кириллицы и латиницы.
• Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

• 2 модификации по питанию: =24 В и ~230 В.
• Подключение модулей расширения ПРМ (до 2 штук).
• Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
• USB-порт – для программирования (miniUSB-входит в комплект).
