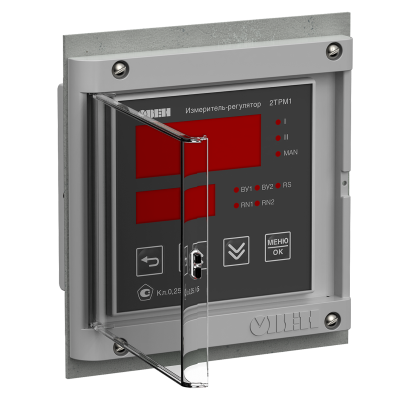

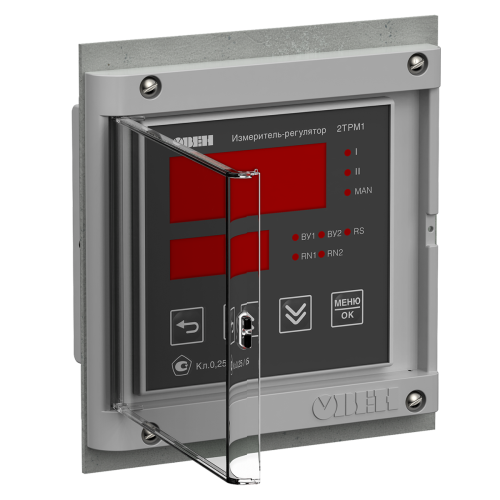

Монтажная рамка предназначена для облегчения монтажа приборов в корпусах Щ1, Щ4, Щ, т.е. для приборов с лицевой панелью 96х96мм. Она позволяет скрыть неровности монтажного отверстия в щите выполненного в не заводских условиях, например "болгаркой", газовым резаком и т.п.
Рамка скрывает неровности монтажного отверстия размер которого с учетом неровностей не превышает 112х112 мм.
В рамке предусмотрено отверстие диаметром 2 мм, для пломбировочной проволоки или нити.
Рамка вместе с прибором крепится к щиту с помощью штатных щитовых кронштейнов. Для жестких условий вибрации может быть предусмотрено крепление через щит на винтах.
Монтажная рамка содержит :
1 – внешняя рамка скрывающая неровности монтажного отверстия в щите;
2 – прозрачная защитная дверца;
3 – внутренняя рамка (подложка);
4 – отверстие для пломбировки;
5 – Винт, шайба, гайка для крепления рамки (4 шт.).
Конструкция рамки содержит прозрачную дверцу, которая может открываться на угол до 100 градусов и фиксироваться в открытом положении. Прозрачная дверца осуществляет дополнительную защиту приборов от внешних механических воздействий, защищает лицевую панель от попадания брызг, загрязнений, значительно увеличивает срок службы гибко-пленочной клавиатуры прибора.
