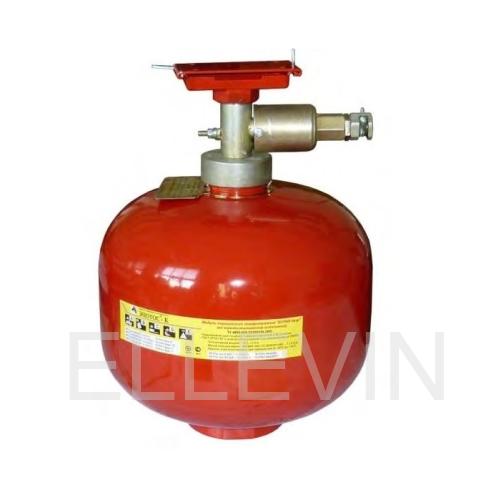

Общее описание

Модуль порошкового пожаротушения Буран-8взр во взрывозащищенном исполнении предназначен для локализации и тушения пожаров класса А, В, С, а также пожаров, возникающих в электрооборудовании, находящемся под напряжением.

Модули Буран-8взр применяются для защиты объектов газо- и нефтепереработки, АЗС и АГДС, складов лаков и красок, краскоприготовительных отделений и покрасочных камер, помещений насосных по перекачке нефтепродуктов, различных цехов и помещений с взрывоопасным производством и т.д.

Выпускается две модели «Буран-8взр»:

• Буран-8Увзр – универсальный, потолочного крепления для помещений с высотой потолка от 2,5 до 6 м. Выпускается взамен снятых с производства аналогичных изделий – «Буран-8СВвзр» и «Буран-8Ввзр»;
• Буран-8Нвзр – настенного крепления, обеспечивающий подачу порошкового облака в горизонтальном направлении на расстояние до 8 м. Для данного модуля высота потолка помещения уже не принимается во внимание.

Для защиты взрывоопасных объектов выпускаются модули «Буран-8взр» с уровнем и видом взрывозащиты 1ExiallBT4 X и 1ExdllBT4 X.

Модули с уровнем и видом взрывозащиты 1ExiallBT4 X и 1ExdllBT4 X применяются для защиты взрывоопасных помещений, в которых обращаются вещества и материалы категории IIB и группы Т4 по ПУЭ: ацетон, пропан, бутан, все виды бензинов, керосин, различные растворители и т.п.

Модуль используется в качестве исполнительного устройства в автоматических установках пожаротушения и относится к классу стационарных средств пожаротушения, не содержит озоноразрушающих веществ.

Модуль не предназначен для тушения загораний веществ, горение которых может происходить без доступа воздуха (алюминий, магний и их сплавы, натрий, калий и др.).

Климатическое исполнении модуля УХЛ2,5 по ГОСТ 15150-69 для температуры окружающей среды от - 50ºC до + 50ºC при относительной влажности до (98±2)%.

Маркировка взрывозащиты 1ExdllBT4 X и 1ExiallBT4 X в соответствии с ГОСТ 30852.0-2002.

Модули могут применяться в помещениях и наружных установках во взрывоопасных зонах классов 2 по ГОСТ 30852.9-2002, в которых возможно образование взрывоопасных смесей категорий llА и llВ по ГОСТ 30852.11-2002 с температурой самовоспламенения более 135ºC (группы взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ 30852.5-2002).

Модули порошкового пожаротушения «Буран-8взр» с маркировкой взрывозащиты 1ExdllBT4 X и 1ExiallBT4 X выпускаются в модификациях, отличающихся способом крепления на защищаемом объекте и устройством подачи огнетушащего порошка в защищаемую зону.

Примеры условного обозначения модуля при записи в технической документации и при заказе:

МПП(р-вз)-8У-И-ГЭ-УХЛ2,5 ТУ 4854-006-52459334-2001 «Буран-8взрУ» с маркировкой взрывозащиты 1ЕхdIIВТ4 Х;

МПП(р-вз)-8Н-И-ГЭ-УХЛ2,5 ТУ 4854-006-52459334-2001 «Буран-8взрН» с маркировкой взрывозащиты 1ЕхdIIВТ4 Х;

МПП(р-вз)-8У-И-ГЭ-УХЛ2,5 ТУ 4854-006-52459334-2001 «Буран-8взрУ» с маркировкой взрывозащиты 1ExiallBT4 X;

МПП(р-вз)-8Н-И-ГЭ-УХЛ2,5 ТУ 4854-006-52459334-2001 «Буран-8взрН» с маркировкой взрывозащиты 1ExiallBT4 X.

Первые четыре буквы обозначают сокращенное название - модуль порошкового пожаротушения с частично разрушаемым корпусом, вз – взрывозащищенное исполнение, 8 – объемом 8 литров, И – импульсный (быстрого действия), ГЭ – с газогенерирующим элементом, УХЛ2,5 – климатическое исполнение, номер технических условий ТУ 4854-006-52459334-2001, модификация модуля (У – универсальный для применения на высотах от 2,5м до 6,5м; Н – настенное крепление).

Модули соответствуют требованиям технических условий ТУ 4854-006-52459334-2001, комплекту конструкторской документации, ГОСТ Р 53286-2009, ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ 12.3.046-91, ГОСТ 12.4.009-83; ГОСТ 30852.0-2002, ГОСТ 30852.1-2002.

Комплект поставки

В комплект поставки модуля входят:

• модуль - 1 шт.;
• узел крепления (держатель модуля с кронштейном в сборе) - 1 шт.;
• уплотнительное кольцо с маркировкой - 1 шт.;
• паспорт и руководство по эксплуатации - 1 шт.

Дополнительная информация

Габаритные размеры (диаметр х высота), мм: Буран 8Увзр / 8Нвзр250±2 х 343±5 / 268±2 х 381±5

Время действия, секне более 10

Масса модуля, кг12,8±1,0

Маркировка взрывозащиты1ExdllBT4 X

Степень защиты от внешних воздействийIР54

Вместимость корпуса, л8,0±0,2

Класс электротехнического изделияlll

Продолжительность подачи огнетушащего порошка (И), сне более 1,0

Продолжительность подачи огнетушащего порошка (КД-1), сне более 15

Масса огнетушащего порошка ВЕКСОН-АВС 70, кг7,0±0,5

Масса остатка огнетушащего порошка после срабатывания, %не более 10

Пусковой ток, А0,7

Максимальный пусковой ток, А10,0

Сопротивление цепи, Омот 2,0 до 4,0

Время действия электрического тока, сне менее 0,1

Безопасный ток проверки цепи пуска, Ане более 0,17

Температурные условия эксплуатации, ºСот -50 до +50
