Общее описание

Используя комплект КУ КС 6-10, можно:

• Установить рабочие заземления;
• Подключить источник повышенного напряжения к испытательному оборудованию;
• Снять остаточный потенциал;
• Выполнить «холодную» фазировку и проверку целостности кабельной линии.

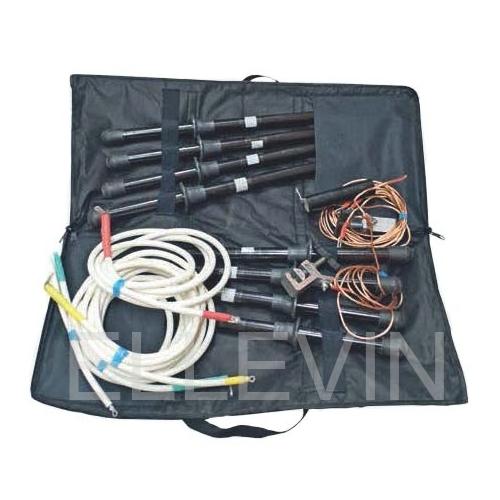

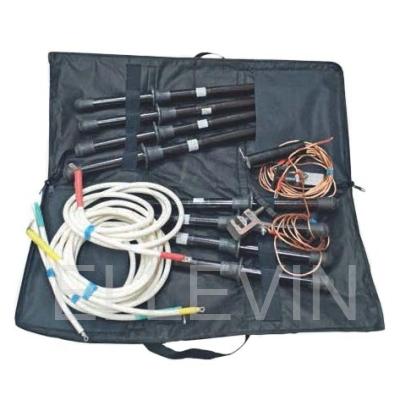

Описание комплекта универсального для кабельной сети КУ КС 6-10:

Каждый элемент спецзаземления содержит наконечник крючок. Все элементы спецзаземления соединены между собой голыми гибкими проводами сечением не менее 6 мм² с заземляющей струбциной на конце.

Элемент устройства для снятия остаточного заряда содержит наконечник крючок, соединенный через токоограничивающий резистор с голым гибким заземляющим проводом сечением 6 мм² и наконечником для присоединения к контуру заземления или заземляющей клемме кенотронного аппарата.

Элемент устройства для подачи испытательного напряжения имеет наконечник крючок, соединенный гибким изолированным проводом для подачи напряжения от испытательной установки.

Каждый элемент устройства для «холодной» фазировки содержит наконечник крючок и гибкий изолированный провод для присоединения к контуру заземления. Наконечник первого элемента соединен с гибким проводом через резистор С2-23 2Вт 105%, наконечник третьего элемента соединен с гибким проводом непосредственно. Резисторы помещены в трубки. Корпус трубки резистора первого элемента окрашен в красный цвет, второго в зеленый цвет, третьего в желтый цвет. На корпусах резисторов первого и второго элементов нанесены величины их сопротивлений.
