Общее описание

Общие сведения о тягомерах

Тягомеры могут быть разными. Самым популярным является жидкостный тягомер с наклонной стеклянной трубкой, другое его название – тягомер Креля. Также на нашем заводе  изготавливают U-образные тягомеры и мембранные тягомеры типа ТНМП и ТМП.

Жидкостный тягомер в основном используется для лабораторных и контрольных измерений, его можно заполнять разнообразными жидкостями – ртутью, водой, подкрашенным спиртом и т.д. Простейший тягомер состоит из стеклянной U-образной изогнутой трубки, а также шкалы с миллиметровыми делениями.

Жидкость заливается в нижнюю часть трубки, причем её уровень получается одинаковым в обоих коленах тягомера (закон сообщающихся сосудов). Тягомер с наклонной трубкой, кроме самой стеклянной наклонной трубки, имеет соединенный с ней чашечный резервуар, а также циферблат с миллиметровыми делениями.

Обязательно  нужно устанавливать тягомеры и проводить измерения в таких местах, где температура окружающей среды не превышает 60 градусов Цельсия. Также не рекомендуется использование жидкостных тягомеров и при отрицательных температурах. Приборы нужно устанавливать в удобных для обслуживания и достаточно освещенных местах. Это важно для большего срока эксплуатации.

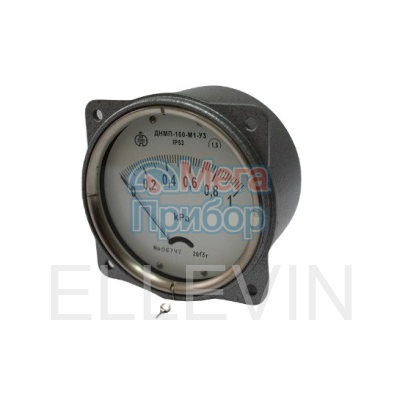

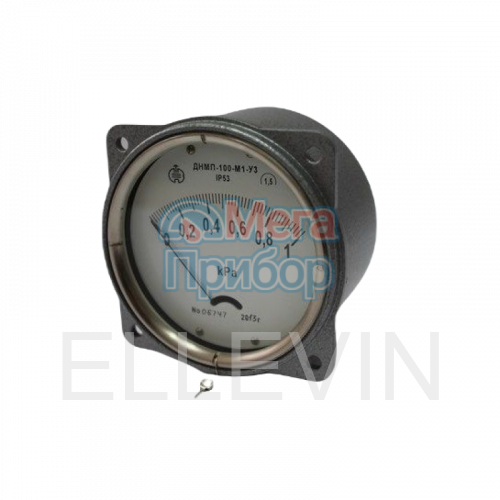

Кроме тягонапоромеров и жидкостных тягомеров, на нашем заводе изготавливаются еще и их мембранные разновидности. Эти приборы состоят из тонкостенной металлической коробки, которая связывается рычажной передачей со стрелкой, что двигается по шкале. При взаимодействии мембранной коробки и давления ниже или выше атмосферного, она прогибается, перемещая стрелку по шкале. Результаты исчисляются в миллиметрах водяного столба.

Очень важным моментом является поверка тягомеров, она происходит с помощью U-образного тягомера, если нужны показания выше 150 мм водяного столба, если ниже – используется жидкостный тягомер с наклонной трубкой. Поверка при помощи жидкостного тягомера должна производиться два раз в год.

Еще раз в год, прибор должен пройти государственную поверку и последующее клеймление. Поверку можно проводить как в лабораторных условиях, так и на месте установки прибора. Если были выявлены отклонения в показаниях рабочего тягомера от контрольного, то в них делается соответствующая поправка. У нас вы можете приобрести тягомеры, прошедшие все необходимые проверки.

Основные технические характеристики

Предельно допускаемое рабочее вакууметрическое или избыточное давление и разность давлений (для дифманометров) не должно превышать диапазона измерений.

Климатические исполнения:

У3 – для работы при температуре от - 50 до + 60°С и относительной влажности до 98% при 35°С.

Т3 -  для работы при температуре от - 25 до + 55°С и относительной влажности до 98% при 35°С.

 Степень защиты: IP53 по ГОСТ 14154-2015.

Интервал между поверками: 2 года.

Масса прибора: не более 0,8 кг.

Средний срок службы: не менее 10 лет.

Гарантийный срок хранения: 3 года с даты изготовления.

Гарантийный срок эксплуатации: 2 года (для исполнения "Астр" - 1 год) в пределах гарантийного срока хранения с даты ввода в эксплуатацию.

Оформление заказа

При  заказе необходимо указать:

1. Наименование
2. Условное обозначение
3. Предел измерений
4. Единицы измерения
5. Класс точности
6. Климатическое исполнение
7. Обозначение ТУ

Пример заказа

Напоромер с верхним пределом измерений 10 кПа, класса точности 1,5, исполнения У3:

«Напоромер НМП-100-М1-10кПа-1,5-У3 ТУ 25-7305.016-90».

Тоже для исполнения «Астр».
«Напоромер НМП-100-М1-10кПа-1,5-У3 -Астр ТУ 25-7305.016-90».

Напоромер с верхним пределом измерений 10 кПа, класса точности 2,5, исполнения У3, экспорт, со шкалой покрытой люминофром.

"Напоромер НМП-100-М1-10кПа-2,5-У3-Э-Л ТУ 25-7305.016-90".
