Общее описание

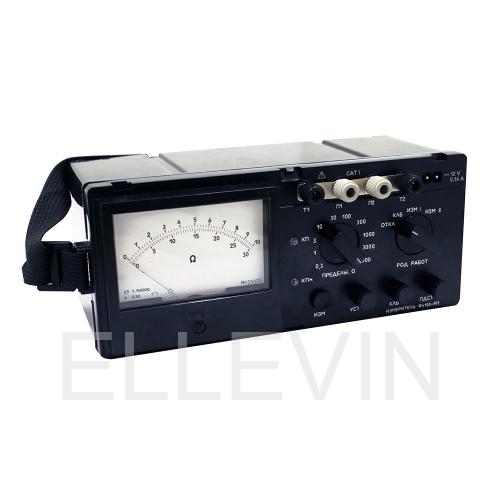

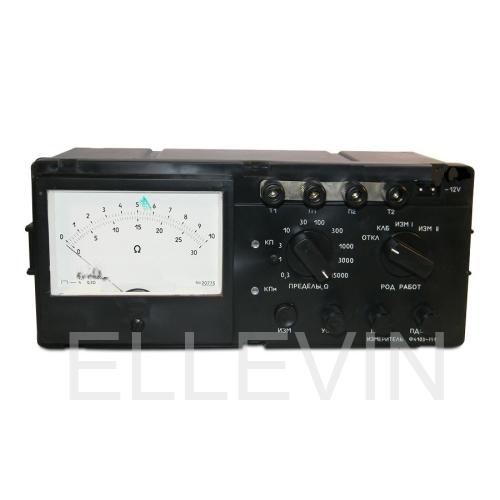

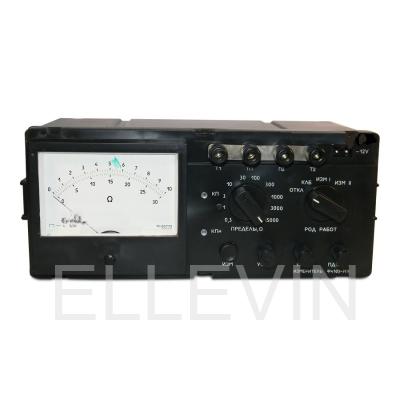

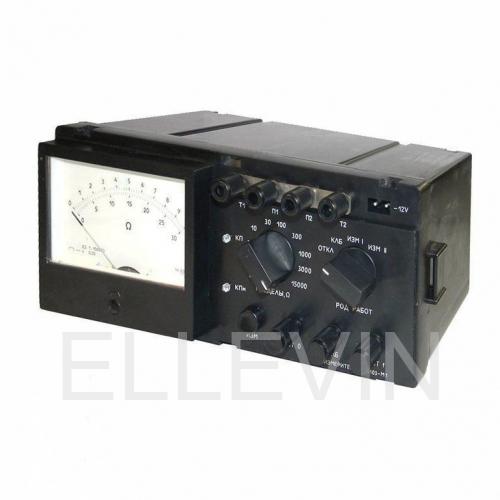

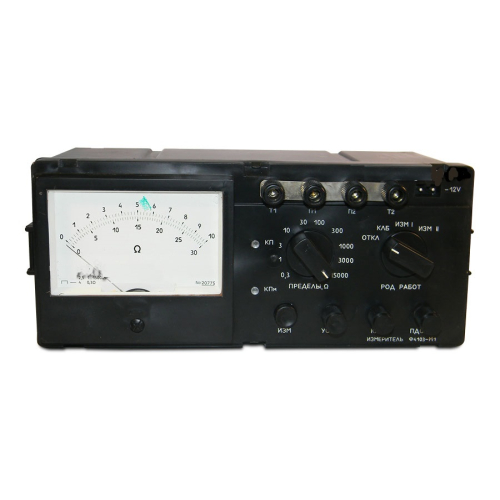

Измеритель сопротивления заземления Ф4103-М1 может измерить сопротивление любого заземляющего устройства, грунта или сопротивление, возникающее при каких-либо помехах. Работа измерителя производится в диапазоне до 15 кОм, заключающегося в 10 диапазонах. Прибор обладает классом точности 2,5-4, который зависит от рабочего режима. Рабочий режим устанавливается примерно за 10 секунд, а на показания может затрачиваться от 6 до 30 секунд, что зависит от выбранного положения прибора (ИЗМ I, ИЗМ II).

Измеритель сопротивления Ф4103-М1  рассчитан на неограниченную непрерывную работу при средней эксплуатации в течение 7250 часов и среднем десятилетнем сроке службы. Работа прибора может осуществляться и при 25-градусном морозе, и при 55-градусной жаре. Устройство обладает длиной 305 мм, шириной 125 мм и высотой 155 мм при общей массе около 2,2 кг.

Измеритель абсолютно безопасен в использовании. Измерение сопротивления необходимо проводить с предварительным устранением причин возможных погрешностей. Это заключается в установке устройства в строго горизонтальном положении, отдаленности любого мощного электрического поля, использовании 12-вольтовых источников питания, определении присутствия помех и другое. Наличие помех, вызванных переменным током определяется за счет раскачивания стрелочки, при этом вращая ручку ПДСТ (режим ИЗМ I). Постоянные непериодические колебания стрелочки свидетельствует о высокочастотных радиопомехах и импульсных помехах.

Наиболее лучшее представление об использовании прибора можно получить на следующем примере измерения сопротивления заземляющего устройства подстанции напряжением 110 кВ в 10-градусный мороз и при стопроцентной влажности. Прибор запитывается от внутреннего источника. Измеритель устанавливается в горизонтальном положении, сильные электромагнитные поля, оказывающие влияние на измерение, отсутствуют. Измеренное сопротивление составляет 0,15 Ом в рабочем режиме от 0 до 0,3 Ом. При измерении были выявлены помехи в цепи, вызванные переменным током.
