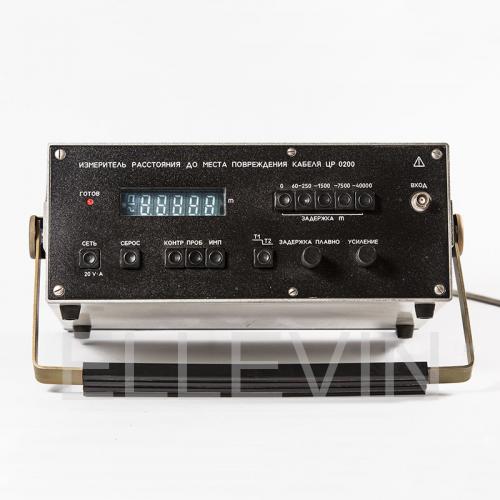

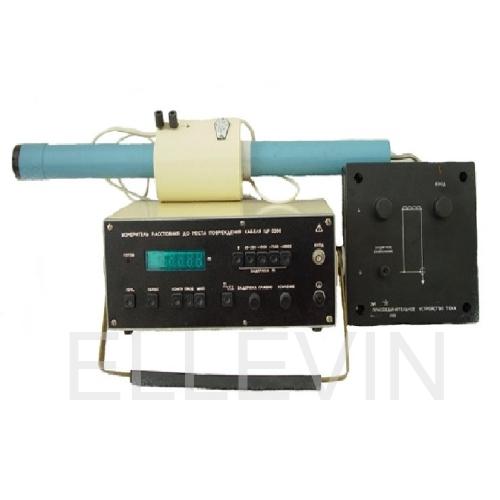

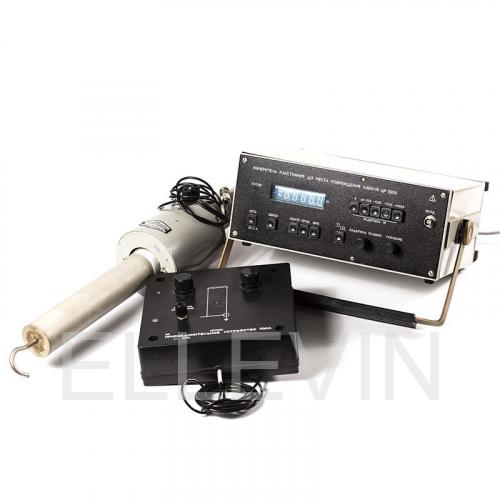

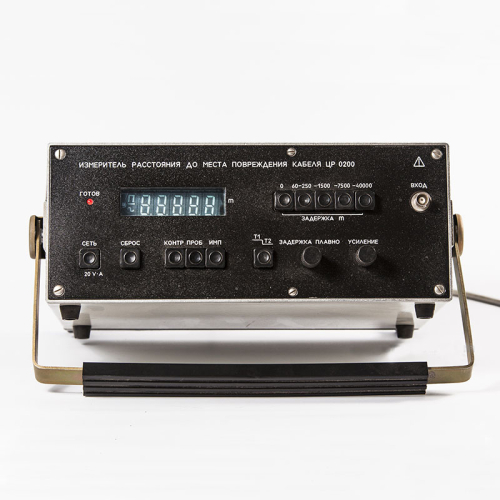

Данный прибор представляет собой прибор определяющий расстояние до точки повреждения, называемой «заплывающим» пробоем, а также до участков характеризующихся низким сопротивлением изоляции высоковольтных силовых электрокабелей ААБ, АСБ, ОСБ, СБ со значением номинального напряжения (U) 6-22 кВ, выполненных с использованием бумажно-масляной изоляции и при расстоянии до поврежденного места не больше 40 км. Измеритель расстояния до места повреждения кабеля ЦР0200 имеет следующие составляющие: измеритель, устройства присоединения по напряжению, по току. Устройство подключения по напряжению служит для подсоединения измерителя к силовому кабелю, находящемуся при испытаниях под высоким U. Максимальная величина U, которое подается на устройство соединения по напряжению, составляет 22 кВ. Использование высоковольтного конденсатора позволяет подавать U до 50 кВ. В этой ситуации конденсатор емкостью около 500 пФ, включается в цепь между внутренним электроходом устройства присоединения по напряжению и жилой тестируемого кабеля. Присоединения по току используется для подключения измерителя к кабелю, через который при испытаниях течет ток колебательного процесса, имеющий большую величину. U на выходе устройства составляет не меньше 0,8 мВ, когда протекает синусоидальный ток значением 10А.
