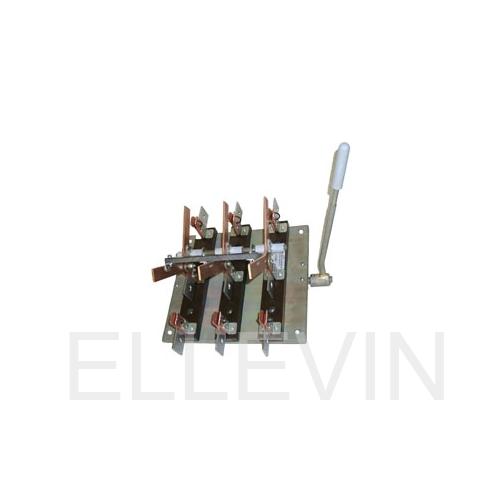

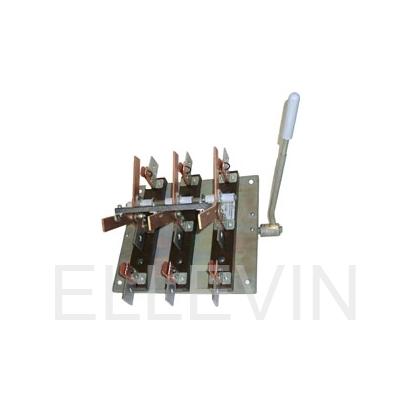

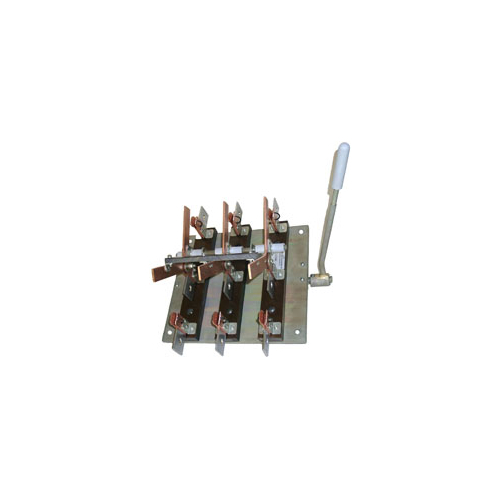

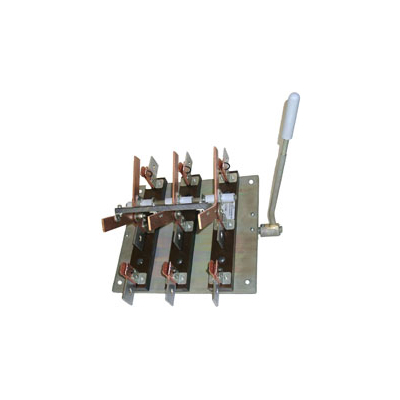

Переключатели серии ПБ (ПБ32-М, ПБ34-М, ПБ36-М) предназначены для пропускания переменного тока номинальным напряжением 380 В номинальной частоты 50/60 Гц и неавтоматической коммутации электрических цепей, используются в качестве переключателей в распределительных устройствах. Соответствуют требованиям ГОСТ Р 50030.3 (МЭК 60947-3-99) и ТУ3424-006-34639191-2000. Климатическое исполнение У, категория размещения 3 по ГОСТ 15150 Вид привода – боковая рукоятка Выводы соответствуют ГОСТ 24753-81 Поставляются (по заказу) с дугогасящими камерами.
Значения параметров ПБ32-М ПБ34-М ПБ36-М МФ3.602.034
1Номинальное напряжение переменного тока частоты 50/60 Гц (Ue),В 380
2 Номинальное напряжение изоляции (Ui), В 660
3 Номинальное импульсное выдерживаемое напряжение (Uimp), B 4000
4 Номинальный рабочий ток (Iе), А 250 400 630
5 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 01
6 Пределы температуры окружающей среды (при токовой нагрузке) от - 45 до + 40 °С
7 Механическая износостойкость, циклов переключения 10000
8 Коммутационная износостойкость, циклов переключения (для аппаратов с дугогасящими камерами) 200
9 Допускаемая частота включений, в час, не более 20
10 Рабочее положение аппаратов в пространстве вертикальное ± 5°
11 Номинальный кратковременно выдерживаемый ток Icw, кА 5 8 12,6
12 Номинальный условный ток короткого замыкания, кА 14 21 25
13 Термическая стойкость, (кА2 )х с, не менее 64 144 256
14 Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды по ГОСТ 14254-96 IР00
15 Группа условий эксплуатации по ГОСТ 17516.1-90 М1
16 Номинальный режим эксплуатации продолжительный
17 Число полюсов 3 18 Категория применения АС-20В (АС-21В)
