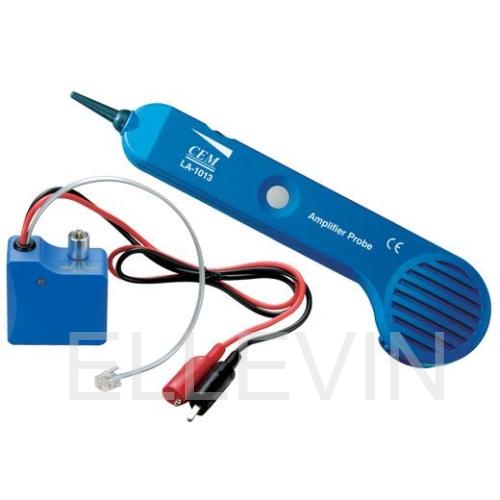

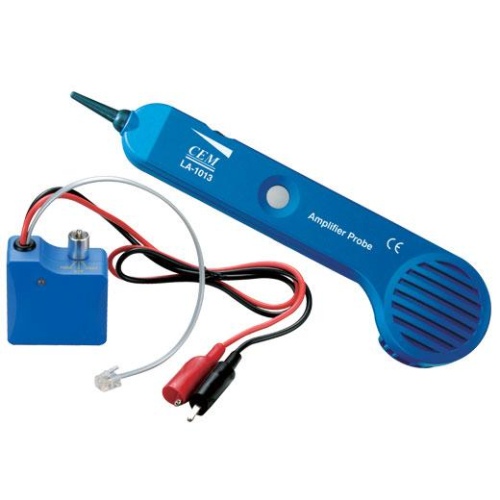

Детектор cкрытой проводки LA-1013 используется для определение местонахождения электрической проводки под поверхностью, локализации точки обрыва поврежденного кабеля, проверки электрического контакта между двумя точками, анализа тонового сигнала кабеля или телефонной линии.
Определение местонахождения кабеля под поверхностью Локализация точки обрыва кабеля поврежденного кабеля Проверка электрического контакта между двумя точками Детектирование тонового сигнала кабеля или телефонной линии
Технические характеристики детектора скрытой проводки Мощность: батарея 9 В (тоновый генератор и пробник (1 шт.)) Выход: 1 кГц, прямоугольный сигнал 6 В (приблизительно) Размеры пробника: 9х2,25х1 дюймов (228х57х25,4 мм) Генератор: 2,3х2,3х1,35 дюймов (58,5х58,5х34,3 мм) Масса: 0,6 фунтов (270 г)
Инструкция по эксплуатации детектора скрытой проводки LA-1013
Определение трассы кабеля/проводной линии
1. Подключите тоновый генератор к кабелю
a) Если кабель с концевым коннектором на одном конце, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» к заземлению оборудования
b) Если кабель без концевого коннектора, подключите красный зажим типа «крокодил» к проводу, а черный зажим типа «крокодил» - к другому проводу.
c) Если у кабеля есть модульные соединители, вставьте соединители RJ11 непосредственно в соответствующие кабельные соединители.

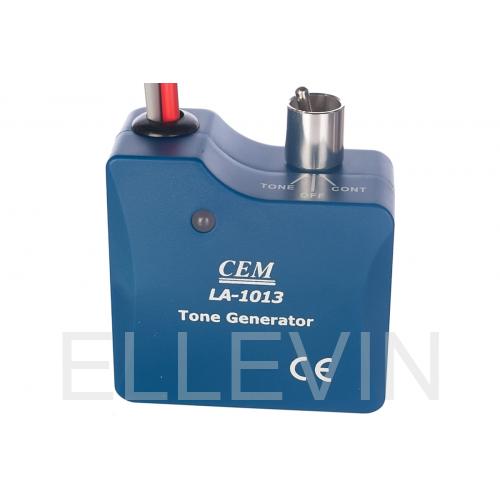

2. Установите выключатель питания тонового генератора в положение TONE (тон).

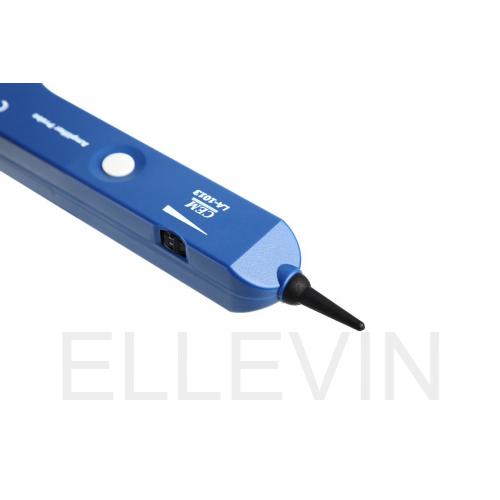

3. На индуктивном пробнике нажмите и удерживайте переключатель вкл./выкл.
4. Держите изолированный измерительный наконечник напротив исследуемого провода, чтобы фиксировать сигнал, созданный тоновым генератором.
5. Вращайте регулятор громкости/чувствительности в верхней части индуктивного пробника для достижения уровня и чувствительности, необходимых для идентификации и исследования провода.
6. Тон будет самым громким на проводах, подключенных к тоновому генератору.
Примечание: гнездо для подключения головного телефона находится в нижней части пробника.
Идентификация телефонного кабеля: прямой и обратный провод – с помощью зажимов типа «крокодил»
1. Установите выключатель питания тонового генератора в положение OFF (выкл.)
2. Подключите красный контрольный вывод к одной линии, а черный – к другой.
3. Цвет светодиода показывает, что соединение с красным контрольным выводом: ЗЕЛЕНЫЙ = обратный (приемный) провод, КРАСНЫЙ = прямой провод.
Идентификация телефонного кабеля: прямой и обратный провод – с помощью соединителей RJ-11
2. Подключите соединитель RJ-11, подходящий к кабельному соединителю.
3. Цвет светодиода показывает состояние провода телефонного гнезда. ЗЕЛЕНЫЙ = гнездо подключено правильно, КРАСНЫЙ = гнездо подключено с обратной полярностью.
Идентификация телефонного кабеля: состояние линии
2. Подключите красный контрольный вывод к ОБРАТНОМУ проводу, а черный – к ПРЯМОМУ проводу.
3. Цвет светодиода показывает состояние линии:
ЗЕЛЕНЫЙ = СВОБОДНАЯ , ВЫКЛЮЧЕНО = ЗАНЯТАЯ, мигающий ЖЕЛТЫЙ = ВЫЗОВ
4. Установите выключатель питания тонового генератора в позицию CONT, чтобы завершить звонок.
1. Подключите контрольные выводы к проверяемой паре проводов.
2. Переключите тоновый генератор в позицию CONT.
3. Светодиод будет гореть ярко ЗЕЛЕНЫМ светом, если сопротивление низкое или обрывы отсутствуют. Чем менее ярко горит светодиод, тем выше сопротивление, приблизительно при 10,000 Ом светодиод гаснет.
Выбор тона на LA-1013
Выходной сигнал тонового генератора можно настроить на непрерывный или фликкер-шум. Чтобы изменить тип выходного сигнала, поменяйте позицию переключателя типа тонового сигнала (находится в батарейном отсеке).
Установите новую батарею, сняв крышку с батарейного отсека, как это показано на схеме.
