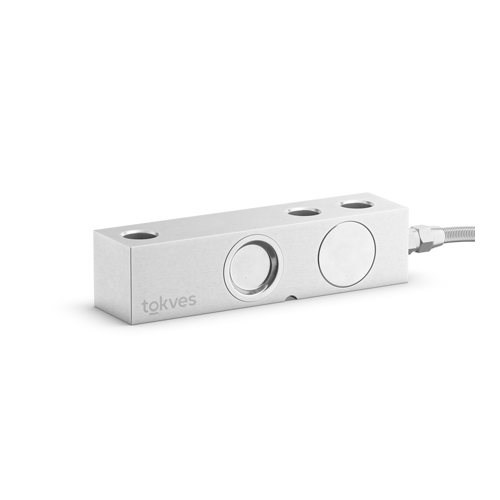

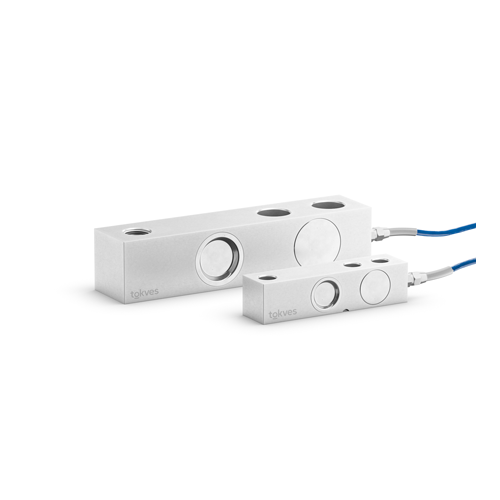

Общее описание

Сердцем каждой системы взвешивания является тензодатчик. Тензометрические датчики представляют собой механические компоненты, которые изменяют свою форму под нагрузкой и используют тензорезисторы для получения электрического сигнала, пропорционального приложенной силе.
Обычно выходной сигнал тензодатчика является аналоговым (напряжение или ток), но может быть и цифровым, при наличии встроенного в тензодатчик АЦП.
Тензометрические датчики используют узлы встройки для правильной установки в электронные системы взвешивания, а также системы тестирования и мониторинга.
В зависимости от корпуса датчика он может использоваться для измерения растяжения, сжатия и / или сдвига.

ХАРАКТЕРИСТИКИ

Наибольший предел измерения, т 0.25, 0.3, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 5, 7.5, 10 Рабочий диапазон температур, °С -30..+70

Рабочий коэффициент передачи, мВ/В 2.0±0.002(0.25-0.3т); 3.0±0.003(0.5-10т) Предельно допустимая нагрузка, % 150

Класс точности, % C3 Разрушающая нагрузка, % 180

Ползучесть за 30 мин, % 0.02 Рекомендуемое напряжение питания, В не более 12

Баланс нуля, % 1 Макс. напряжение питания, В 15

Температурный дрейф нуля, %/10°С 0.02 Класс защиты IP67(0.25-0.75т); IP68(1-10т);

Температурный дрейф сигнала, %/10°С 0.02 Материал Легированная сталь

Входное сопротивление, Ом 400±20 Длина кабеля,м 3(0.25-2.5т); 4.2(3-5т); 5(7.5-10т)

Выходное сопротивление, Ом 352±3 Диаметр кабеля,мм 5(0.25-5т); 6(7.5-10т);
