Общее описание

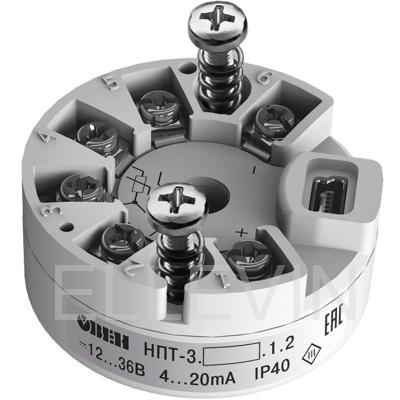

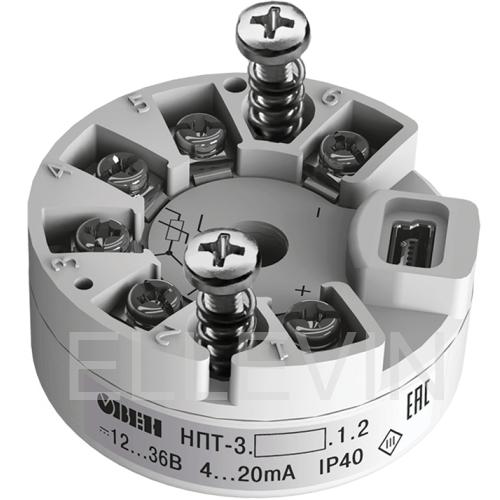

Линейка нормирующих преобразователей для термометров сопротивления и термопар Owen НПТ-3-00-1-2 — универсальный преобразователь сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Используется совместно с входными датчиками. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Характеристики

Дополнительная информация

Основные функции

Преобразование сигналов термометров сопротивлений и термопар в унифицированные нормированные сигналы тока и напряжения:

• НПТ-1 — 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный);
• НПТ-2, НПТ-3 — 4…20 мА.

Особенности

• совместимы с термометрами сопротивления и термопарами;
• выходной сигнал активный, не требует внешнего источника питания (НПТ-1К);
• устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А);
• тип датчика — ТС, ТП.

Эксплуатация

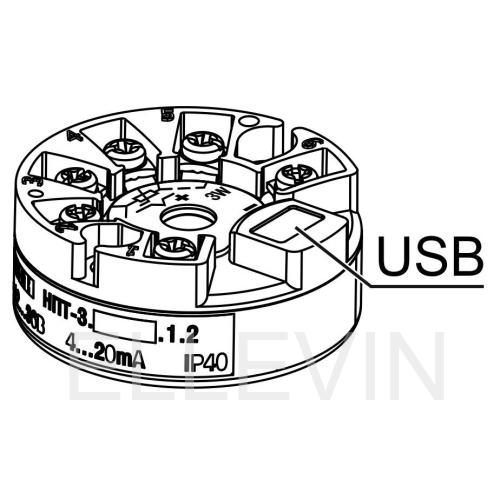

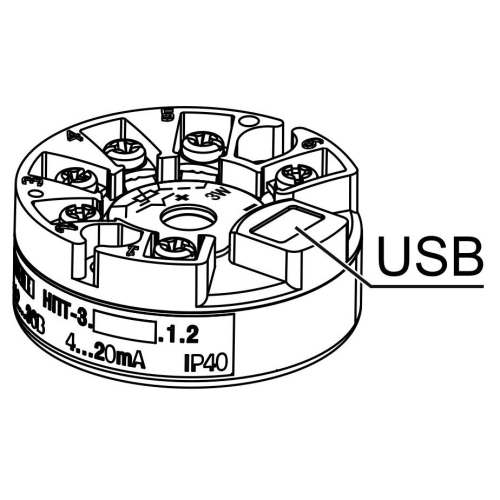

• настройка типа датчика и диапазона преобразования температуры через USB-порт;
• межпроверочный интервал составляет 2 года;
• НПТ-1К.Ех и НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

Исполнение

Преобразователи ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением на DIN-рейку и в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении.

Где применяются?

Нормирующие преобразователи используются для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, в сельском и коммунальном хозяйстве.

Комплектность

• Прибор;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех);
• Методика поверки (по требованию заказчика).

Технические характеристики

• Номинальное значение напряжения питания ..............................................24 В
• Диапазон допустимых напряжений питания ................................................От 12 В до 36 В
• Функция преобразования входных сигналов ...............................................Линейная
• Разрядность АЦП при работе с термометрами сопротивления .................Не менее 15 бит
• Разрядность ЦАП ...........................................................................................Не менее 12 бит
• Максимальное допустимое сопротивление нагрузки                                                                                                                                                            (при напряжении питания 36 В) ....................................................................1100 Ом
• Пульсации выходного сигнала ......................................................................0,12 мА
• Время установления выходного сигнала после скачкообразного                                                                                                                             изменения входного ......................................................................................Не более 1 с
• Конструктивное исполнение .........................................................................Монтаж в головку датчика европейской конструкции (type B)
• Диапазон (заводская настройка) ..................................................................От -50°С до+180°С
• Тип выходного сигнала ..................................................................................4 - 20 мА
• Тип подключения питания ............................................................................От цепи выходного сигнала 4…20 мА
• Класс защиты .................................................................IP30

Массо-габаритные и монтажные характеристики
Габаритные размеры ..................................................Ø44×18 мм
Вес ...............................................................................Не более 0,1 кг

Преимущества
Температура эксплуатации -40 °С
USB
Класс точности 0,25/0,5
